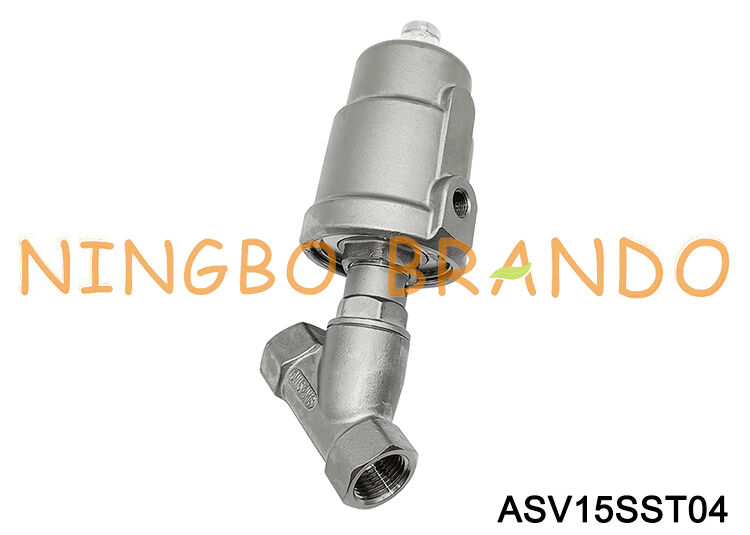

Valve pneumatique de processus de l'acier inoxydable NC de la valve DN15 de siège d'angle de 1/2"

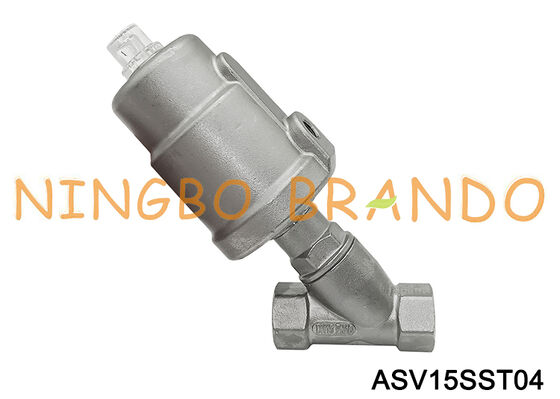

Valve de siège pneumatique à angle de 1/2" DN15 en acier inoxydable

Une soupape de siège pneumatique à angle de 1/2" est une soupape de processus à actionnement pneumatique à 2 voies utilisée pour le contrôle d'allumage/arrêt des liquides, des gaz, de la vapeur et d'autres supports de processus.Le corps incliné crée une trajectoire de flux relativement directe, ce qui rend ce type de vanne adapté aux applications nécessitant une bonne capacité de débit et une commutation fréquente.

Pour une configuration représentative de 1/2'/DN15 normalement fermée, les spécifications publiées comprennent un corps en acier inoxydable, un joint en PTFE, un orifice de 15 mm et un entraînement pneumatique du ressort retour.

Principe de fonctionnement

La vanne utilise de l'air comprimé pour déplacer un piston à l'intérieur de l'actionneur.

Apport d'air → La vanne s'ouvre

Lorsque l'air de commande pneumatique pénètre dans l'actionneur, le piston se déplace contre la force du ressort et soulève le siège de la vanne, permettant au milieu de processus de circuler.

L'air est retiré → La vanne se ferme

Lorsque l'air de commande est épuisé, le ressort interne ramène le piston à sa position initiale et ferme la vanne.

Cela rend la configuration NC fermée par défaut lorsque l'air de commande pneumatique est perdu, en supposant l'arrangement standard ressort-retour.

Avantages de la conception des sièges angulaires

La construction à siège angulaire offre plusieurs caractéristiques utiles pour le contrôle des processus industriels:

Capacité de débit relativement élevée pour sa taille nominale du tuyau
D'un poids de 100 g/cm3 ou plus
Peut gérer des liquides, des gaz et de la vapeur, selon la configuration du joint et du corps
Convient pour certains supports à viscosité plus élevée
La construction en acier inoxydable est disponible pour les environnements de processus exigeants
L'actionnement pneumatique évite l'installation d'un actionneur électrique directement sur le mécanisme de soupape principal
