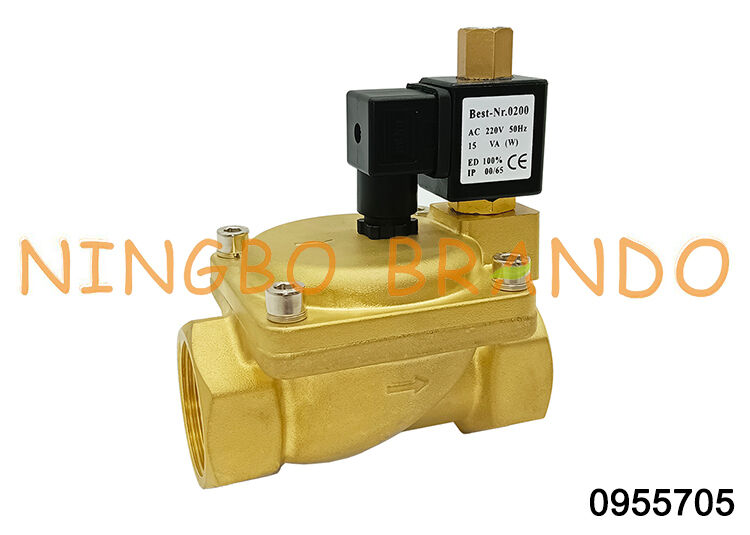

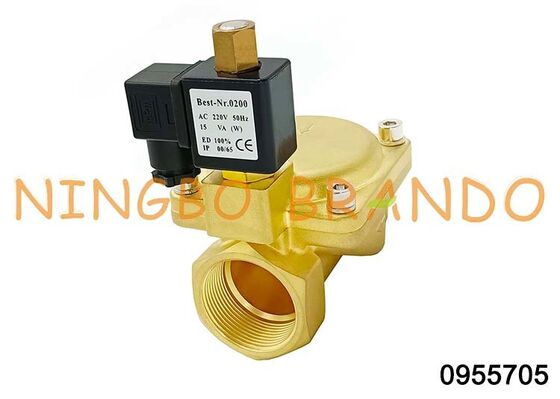

Électrovanne 0955705 G1-1/2'' 2 voies normalement ouverte DC24V AC220V AC110V DC12V
Le 0955705 est une électrovanne à membrane à commande pilote 2/2 voies normalement ouverte (N.O.) de la série 0955. Il s'agit de la version avec orifice G1-1/2" / 40 mm, conçue pour le contrôle de débit relativement élevé d'air, d'eau, de gaz, d'huile légère et d'autres fluides compatibles.
Principe de fonctionnement
Le 0955705 est normalement ouvert :
Bobine désactivée : le passage principal reste ouvert.
Bobine activée : le mécanisme pilote modifie l'équilibre de pression du diaphragme et ferme le passage principal du flux.
Panne de courant : la vanne revient à son état normalement ouvert.
En tant que vanne à membrane à commande pilote, elle dépend de la pression différentielle pour un fonctionnement normal. Les conditions de pression doivent donc être vérifiées avant de la sélectionner pour des applications à basse pression.
Applications typiques
L'orifice de 40 mm rend le 0955705 adapté aux applications de contrôle de fluide à débit plus élevé, notamment :
Systèmes d'eau industriels
Équipements à air comprimé
Compresseurs d'air
Canalisations de contrôle de gaz
Systèmes d'huile légère
Machines automatiques
Équipements de contrôle de processus
Canalisations de fluides industriels
Le fluide applicable doit toujours être vérifié par rapport au matériau du diaphragme sélectionné. NBR, EPDM et FKM offrent différentes plages de compatibilité de température et chimique.
Données techniques :
N° de modèle
(2 voies NF)
|
|
|
|
|
|
|
|
|
N° de modèle
(2 voies NO)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Taille du raccord
(Pouce)
|
|
|
|
|
|
|
|
|
|
Surface effective (mm²)
|
|
|
|
|
|
|
|
|
|
Fonction
|
2 voies normalement fermées : (série 0927)
2 voies normalement ouvertes : (série 0955)
|
|
Fonctionnement
|
À membrane, commande pilote
|
|
Pression de service
|
|
|
|
Température de service
|
NBR : -5 à +80°C
EPDM : -5 à +120°C
FKM : -10 à +150°C
|
|
Tension
|
12VDC, 24VDC, 24VAC, 110VAC, 220VAC
|
Dimension principale :
|
|
|
Taille du raccord
(Pouce)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
