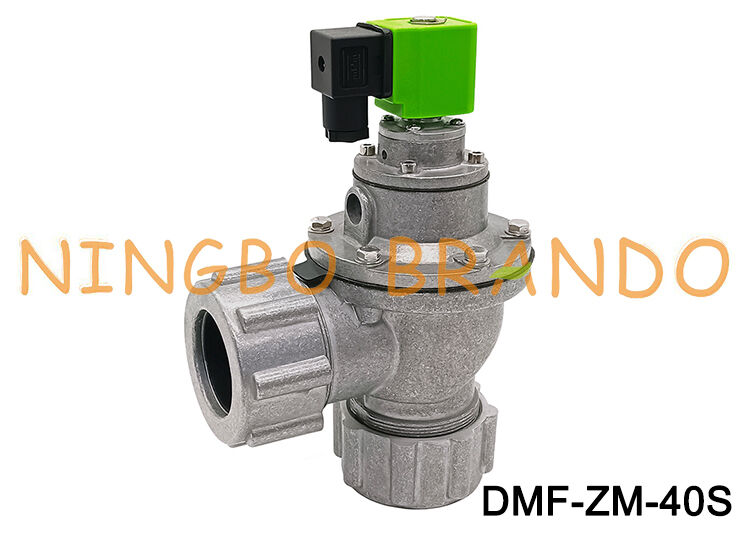

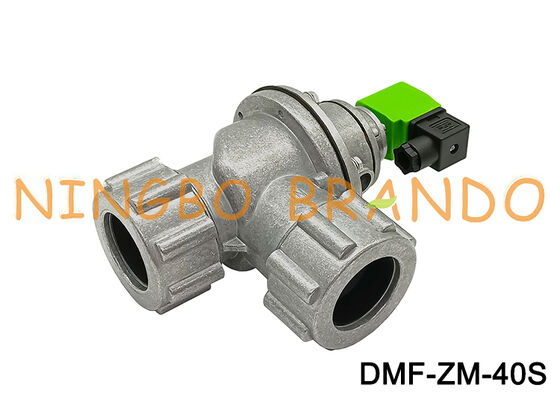

Valve d'impulsion électromagnétique 1.5 ''DMF-ZM-40S pour filtre à manches AC220V DC24V

Électrovanne à impulsion 1,5'' DMF-ZM-40S pour filtre à manches AC220V DC24V

La DMF-ZM-40S est une électrovanne à jet pulsé à montage rapide de la série BFEC/SBFEC, avec une taille nominale de 1-1/2" / DN40. Ce modèle est doté d'un pilote intégré + structure à double diaphragme et convient aux filtres à manches, aux filtres à cartouche et à d'autres systèmes de nettoyage à jet pulsé.

Principe de fonctionnement

Lorsque le contrôleur d'impulsion alimente la bobine du solénoïde, le mécanisme pilote intégré modifie la pression à l'intérieur de la chambre du diaphragme.

La différence de pression provoque l'ouverture rapide des deux diaphragmes principaux. L'air comprimé traverse alors le passage de débit de Ø40 mm et entre dans le tuyau de soufflage, générant l'impulsion nécessaire pour nettoyer la poussière des médias filtrants.

Lorsque le signal électrique s'arrête, le mécanisme pilote se ferme et la pression est rétablie au-dessus des diaphragmes. Les diaphragmes reviennent à leur position fermée, complétant le cycle de nettoyage.

Pour cette raison, l'électrovanne à impulsion doit être sélectionnée en fonction de la pression de l'air comprimé, de l'agencement du tuyau de soufflage, de la surface du filtre et des réglages du contrôleur d'impulsion, plutôt que par la seule taille du port nominal.

Données techniques des  ZM Vannes à jet pulsé de type :

Dimension principale :

Plus d'électrovannes à impulsion BFEC à choisir :

           Type à angle droit                         Type à montage rapide                         Type immergé

            Diaphragme                     Bobine de solénoïde                  Ensemble d'armature            Contrôleur d'impulsion
