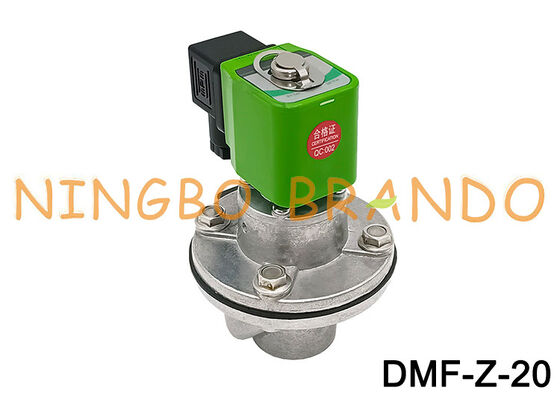

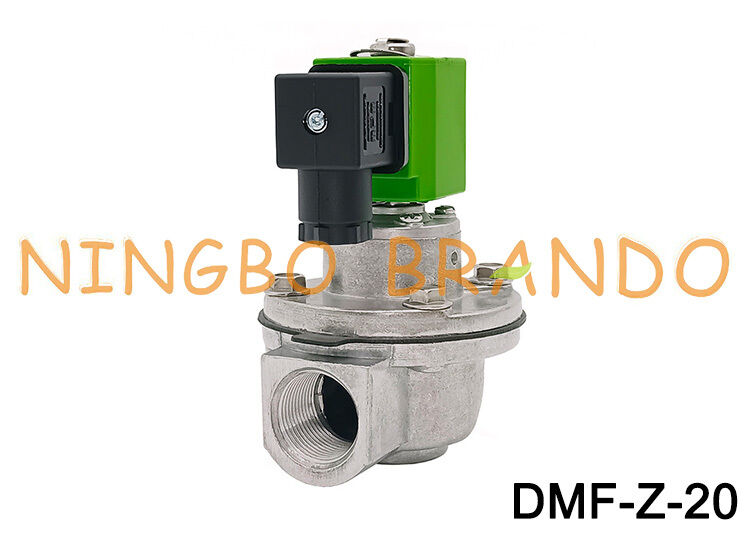

Valve d'air de Valve d'impulsion à Angle droit de collecteur de poussière de DMF-Z-20 DC24V AC220V

Électrovanne de dépoussiéreur à angle droit DMF-Z-20 DC24V AC220V

Le DMF-Z-20 est une électrovanne à jet pulsé à angle droit de 3/4 pouce (DN20) conçue pour le nettoyage par impulsion inverse dans les dépoussiéreurs à manches et les systèmes de dépoussiérage industriels. L'entrée et la sortie sont disposées à 90°, ce qui le rend adapté à la connexion d'un réservoir d'air/collecteur à un tube de soufflage.

Le DMF-Z-20 utilise un pilote électromagnétique intégral pour contrôler le diaphragme.

Pendant un cycle de nettoyage par impulsion :

1, Le contrôleur d'impulsion alimente la bobine du solénoïde.
2, Le pilote évacue la pression de la chambre du diaphragme.
3, La différence de pression provoque l'ouverture rapide du diaphragme.
4, L'air comprimé est libéré par la sortie vers le tube de soufflage.
5, Lorsque le signal électrique se termine, le pilote se ferme.
6, La pression se rétablit dans la chambre du diaphragme et le diaphragme revient en position fermée.

Le trajet d'écoulement à 90° est la principale caractéristique structurelle de la série Z et doit être pris en compte lors de la conception du collecteur d'air et de la connexion du tube de soufflage.

Données techniques des électrovannes à jet pulsé à angle droit de type  Z:

Dimensions de l'électrovanne à jet pulsé DMF-Z-20 BFEC :

Plus d'électrovannes à jet pulsé BFEC à choisir :

           Type à angle droit                         Type à montage rapide                         Type immergé

            Diaphragme                     Bobine de solénoïde                  Ensemble d'armature            Contrôleur d'impulsion
