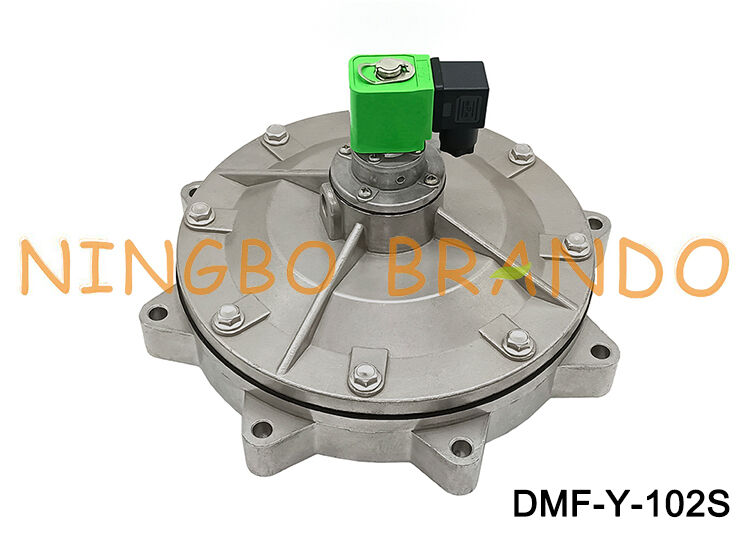

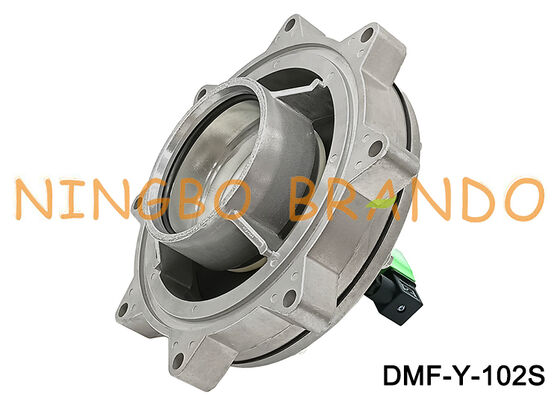

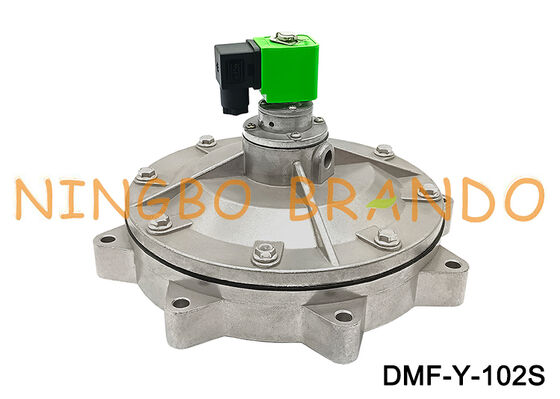

DMF-Y-102S 4 ''électrovanne de vanne d'impulsion immergée DC24V AC110V AC220V

Électrovanne à immersion DMF-Y-102S 4'' DC24V AC110V AC220V

Le DMF-Y-102S est une électrovanne à jet pulsé à immersion totale / intégrée de 4 pouces (DN102) conçue pour le nettoyage par impulsion inverse des grands dépoussiéreurs industriels et des systèmes de dépoussiéreur à manches. C'est le plus grand modèle de la série DMF-Y standard, avec une connexion G4", deux membranes et une membrane de Ø255 mm.

Comment fonctionne le DMF-Y-102S

Le DMF-Y-102S est monté directement sur le collecteur d'air comprimé ou le réservoir d'air. Cette structure à immersion totale permet à l'air comprimé d'entrer directement dans la vanne depuis le réservoir.

La séquence de fonctionnement est la suivante :

1, Le contrôleur d'impulsion alimente la bobine du solénoïde.
2, Le mécanisme pilote libère l'air de la chambre de la membrane.
3, La différence de pression ouvre les deux membranes.
4, L'air comprimé est déchargé dans le tube de soufflage.
5, Lorsque le signal électrique se termine, la chambre de la membrane se repressurise.
6, Les membranes se ferment et l'impulsion de nettoyage s'arrête.

Étant donné que la vanne est montée directement sur le collecteur d'air, la taille de l'entrée du réservoir d'air et le volume d'air disponible sont importants pour maintenir la pression d'impulsion requise.

Données techniques de la vanne à jet pulsé à immersion de la série DMF SBFEC :

Dimension principale :

Plus de vannes à impulsion BFEC à choisir :

           Type à angle droit                         Type à montage rapide                         Type à immersion

            Membrane                     Bobine de solénoïde                  Ensemble d'armature                  Contrôleur d'impulsion
