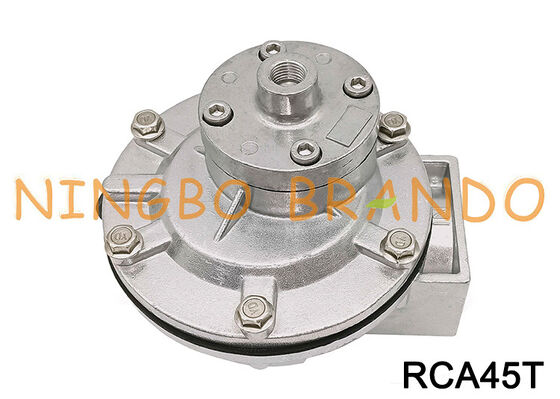

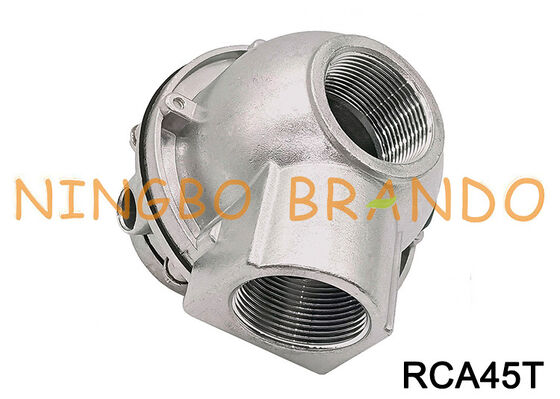

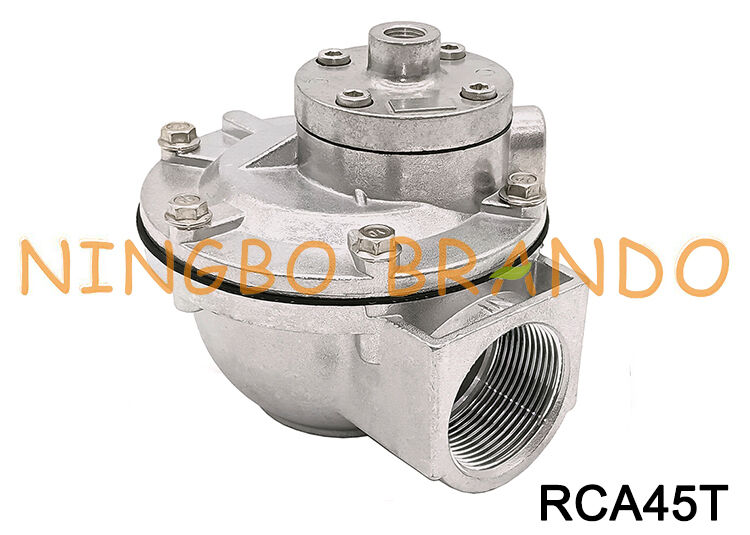

Vanne à impulsion pour dépoussiéreur à commande pneumatique 1-1/2 pouce RCA45T RCA45T010
La vanne à impulsion RCA45T est une vanne à membrane à commande pilote déportée de 1-1/2 pouce conçue pour les systèmes de décolmatage pneumatique à flux inversé des dépoussiéreurs industriels. Par rapport à la RCA35T, la RCA45T utilise un orifice plus grand de 45 mm et une structure à double membrane, offrant une capacité de décharge d'air comprimé supérieure pour les équipements de filtration de plus grande taille.
Fonctionnement de la vanne à impulsion RCA45T
La RCA45T est une vanne pilotée à distance, ce qui signifie que la vanne de commande pilote est installée séparément du corps de vanne principal.
Processus de fonctionnement :
1. Le contrôleur du dépoussiéreur envoie un signal à la vanne pilote externe.
2. La vanne pilote libère la pression dans la chambre de commande de la membrane.
3. La différence de pression entraîne l'ouverture de l'ensemble membrane.
4. Une impulsion d'air comprimé à grande vitesse pénètre dans le tube de soufflage.
5. La membrane se referme une fois le cycle d'impulsion terminé.
Cette structure permet une installation flexible dans les systèmes où les composants de commande doivent être séparés de la conduite principale de distribution d'air.
Caractéristiques techniques des vannes à impulsion de la série T :
|
Réf. modèle à pilote intégré
|
|
|
|
|
|
|
|
|
|
|
Réf. modèle à pilote déporté
|
|
|
|
|
|
|
|
|
|
|
Taille de l'orifice
|
|
|
|
|
|
|
|
|
|
|
Taille de raccordement
|
|
|
|
|
|
|
|
|
|
|
Taille du pilote
|
|
|
|
Nombre de membranes
|
|
|
|
Matériau de la membrane
|
TPE (Shockwave), NBR, FKM
|
|
Matériau du corps
|
|
|
Plage de pression
|
|
|
Tension
|
24VDC, 24VAC, 110VAC, 220VAC
|
Code de commande de la vanne à impulsion série T :
Dimensions principales de la vanne à impulsion 1,5'' RCA45T :
