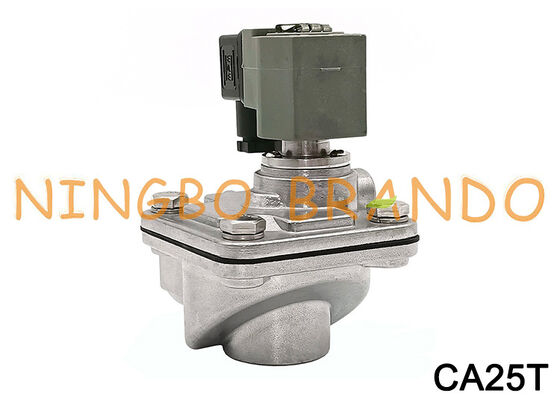

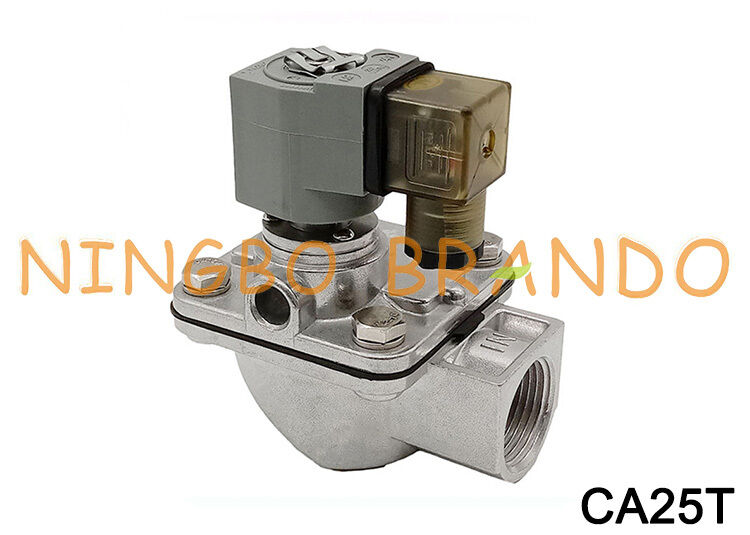

Vanne à jet pulsé à membrane à angle droit G1'' CA25T AC220V AC110V DC24V
La CA25T est une vanne à jet pulsé à angle droit, filetée de 1 pouce. Elle est conçue pour délivrer des impulsions rapides et de haute intensité d'air comprimé afin de nettoyer les dépoussiéreurs à jet inversé, les dépoussiéreurs à manches et les filtres à cartouche.
Spécifications clés
Taille du raccord : entrée et sortie filetées femelles de 1" (DN25) (disponible en NPT ou BSP).
Matériau du corps : alliage d'aluminium moulé sous pression avec fixations en acier inoxydable.
Structure de la vanne : configuration à angle droit de 90°.
Actionnement : pilote solénoïde intégré (préfixe CA = bobine montée directement ; préfixe RCA = pilote pneumatique à distance).
Pression de fonctionnement : 0,3 à 0,86 MPa / 5 à 125 PSI (3,5 à 8,6 bar).
Matériaux standard de la membrane :
NBR (Nitrile) : Plage standard, environ -40°C à 82°C (-40°F à 180°F).
Viton (FKM) : Option haute température/chimique, environ -29°C à 232°C (-20°F à 450°F).
Tensions disponibles : 24V CC, 110/120V CA et 220/230V CA.
Utilisations courantes et maintenance
Applications : traitement du ciment, scieries/papeteries, meulage de métaux et systèmes généraux de dépoussiérage industriel.
Pièces de rechange / révision : les fuites d'air ou les impulsions lentes indiquent généralement une membrane ou un ressort pilote usé. Le kit de remplacement standard de la membrane est le K2501 (NBR) ou le K2503 (Viton/haute température).
Dimensions de la vanne à jet pulsé type Goyen CA25T :
Données techniques des vannes à jet pulsé à angle droit :
N° de modèle à pilote intégré
CA15T
CA20T
CA25T
CA35T
CA45T
CA50T
CA62T
CA76T
N° de modèle à pilote distant
RCA15T
RCA20T
RCA25T
RCA35T
RCA45T
RCA50T
RCA62T
RCA76T
Taille de l'orifice
(mm)
15
20
25
35
45
50
62
76
Taille du raccord
(Pouce)
1/2''
3/4''
1''
1-1/2''
1-1/2''
2''
2-1/2''
3''
Numéro de membrane
1
2
Pression de travail
5 à 125 psi
Tension
24VCC, 24VCA, 110VCA, 220VCA
Matériau de la membrane
NBR (Standard), FKM (Option)
Matériau du corps
Aluminium (moulé sous pression)
Structure de la vanne
Angle droit (la sortie est à 90° par rapport à l'entrée)
Vidéo de la vanne à jet pulsé type Goyen CA25T :
