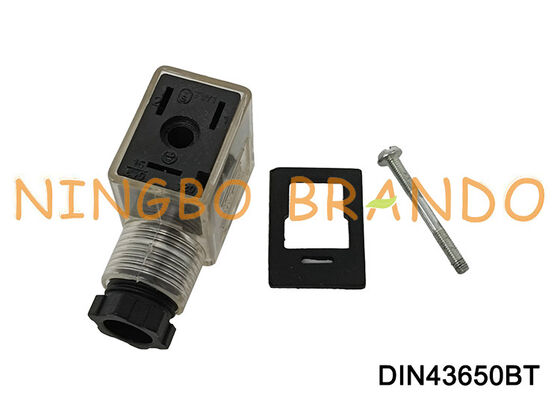

Type transparent DIN 43650 du connecteur 11mm de bobine de vanne électromagnétique DIN43650B B

Type transparent DIN 43650 du connecteur 11mm de bobine de vanne électromagnétique DIN43650B B

Brando propose une gamme de connecteurs rectangulaires DIN 43650. Nos connecteurs DIN 43650 incluent les formes A, B et C. Les connecteurs Brando DIN 43650 sont généralement utilisés dans les actionneurs hydrauliques, pneumatiques et électromagnétiques ainsi que dans les capteurs. Ces connecteurs rectangulaires robustes répondent aux exigences du travail quotidien pratique sous toutes ses formes (types A/B/C).

Principales caractéristiques du connecteur :

1. Disponible en 2+PE et 3+PE.
2. Disponible sous forme de cordons de câble pouvant être fixés sur site ou moulés.
3. Facile à assembler grâce au grand espace de connexion des câbles - PG9, PG11, M16.
4. Classe de protection jusqu'à IP68.
5. Disponible avec ou sans insert électronique pour inclure des LED, des varistances et des diodes.
6. S'adapte à différentes longueurs de câble.

Dimension et données du connecteur de bobine de solénoïde :

Connecteur DIN 43650A :

Dimension	Type DIN	DIN 43650 Forme A
	Distance	18mm
	Formulaire	2+1GND, 3+1GND
	Protection Classe	IP65
	Fonctionnement Tension	AC380V, DC300V
	Vis de fixation	M3x28
	Courant nominal	10A
	Résistance des contacts	≤5mΩ
	Section maximale du conducteur	3x1,5mm²

Connecteur DIN 43650B :

Dimension	Type DIN	DIN 43650 Forme B
	Distance	11mm
	Formulaire	2+1GND, 3+1GND
	Protection Classe	IP65
	Tension de fonctionnement	AC380V, DC300V
	Vis de fixation	M3x30
	Courant nominal	10A
	Résistance aux contacts	≤5mΩ
	Section maximale du conducteur	3x1,5mm²

Connecteur DIN 43650C :

Dimension	Type DIN	DIN 43650 Forme C
	Distance	9,4 mm
	Formulaire	2+1GND, 3+1GND
	Classe de protection	IP65
	Tension de fonctionnement	AC380V, DC300V
	Vis de fixation	M3x25
	Courant nominal	10A
	Résistance aux contacts	≤5mΩ
	Section maximale du conducteur	3x1,5 mm²

FAQ :

Quels sont les avantages d'utiliser le connecteur DIN ?

Au lieu d'utiliser les fils conducteurs à œillets, la bobine possède les broches ou les broches pour connecter un connecteur DIN standard. Par conséquent, la bobine aura une connexion mâle et la fiche reliant la bobine est un connecteur femelle. L'avantage du connecteur DIN est qu'il permet un échange rapide de vanne ou de bobine. Pourtant, c'est une excellente propriété isolante et bonne pour l'étanchéité à l'eau.

A quoi servent les connecteurs solénoïdes DIN 43650 ?
Les connecteurs solénoïdes DIN 43650 conviennent à une utilisation dans diverses applications industrielles telles que la construction de machines et la fabrication d'outillage ou d'équipements. D'autres applications incluent la facilitation de la transmission de puissance et de signaux dans les vannes magnétiques, les capteurs de température et les transducteurs de pression.
