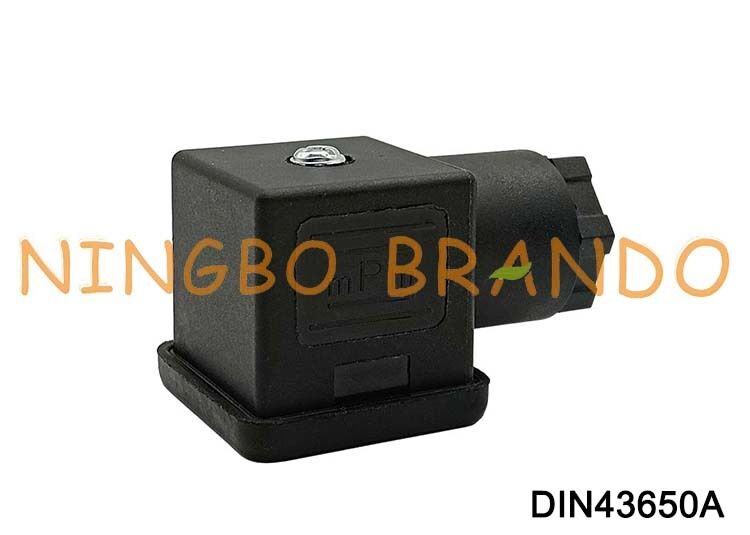

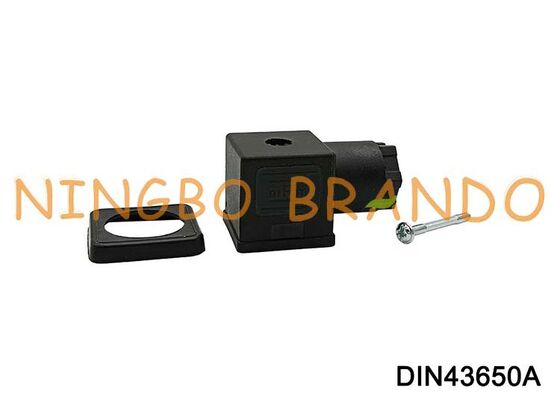

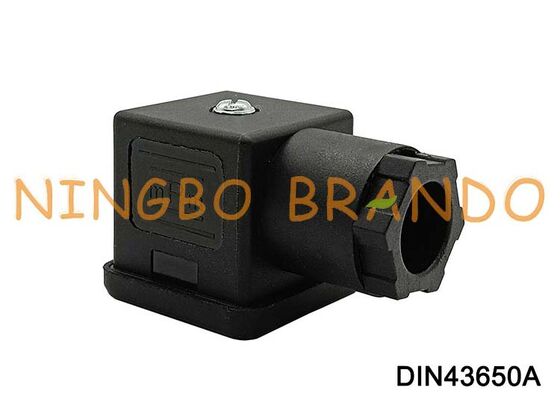

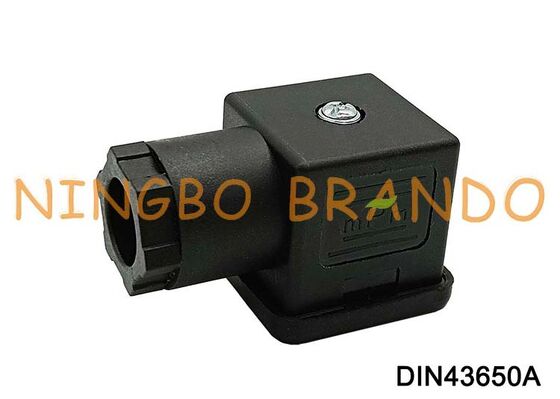

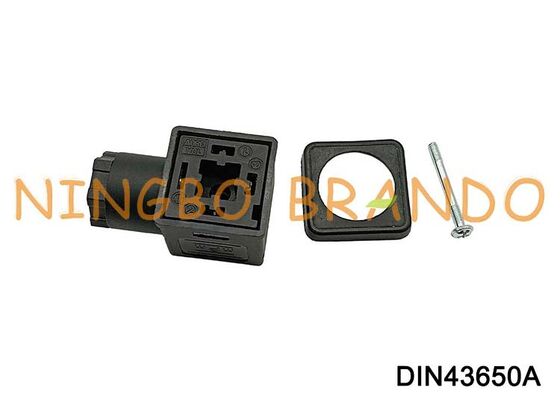

Connecteur 18mm de bobine de solénoïde DIN43650A 3 PIN DIN 43650 type A

DIN43650A Connecteur à bobine électromagnétique 18 mm 3 PIN DIN 43650 Type A

Les connecteurs DIN 43650 Form A sont des connecteurs électriques de 30 mm carrés à 3 broches + mise à la terre (également connus sous le nom d'ISO 4400 ou EN 175301-803) utilisés pour les soupapes électromagnétiques industrielles, les commandes hydrauliques/pneumatiques,et capteurs de pressionAvec un espacement de 18 mm entre les broches, ils offrent des connexions sécurisées, souvent IP65/IP67, pour les systèmes 12V-220V.

Principales caractéristiques et spécifications:
Formulaire A: Identifié par sa base carrée de 30 mm et ses broches en U.

L'espacement: la distance de l'épingle 1 à l'épingle 2 est de 18 mm.

Configurations: 2+terrain ou 3+terrain (le PIN #3 est souvent utilisé pour le sol ou le neutre).

Protection: généralement classée IP65/IP67 pour la protection contre l'humidité et la poussière, essentielle pour les environnements industriels difficiles.

Options: Disponible avec des indicateurs LED intégrés, une suppression de surtension et des câbles prédéfinis.

Compatibilité: largement utilisée sur les soupapes à impulsions électromagnétiques hydrauliques et les soupapes pneumatiques.

Cas d'utilisation industrielle:

Valves solénoïdes: Utilisées dans les machines automatisées, l'automatisation des usines et le contrôle des fluides.

Hydraulique et pneumatique: commun dans les équipements de construction mobiles et l'hydraulique mobile.

Capteurs et commutateurs: utilisés pour les commutateurs de pression, les capteurs optiques et les commutateurs de proximité.

Marine: Applications dans les équipements maritimes

Dimension et données du connecteur de bobine magnétique:

Pour les appareils à commande numérique:

Dimension	Type DIN	DIN 43650 Formulaire A
	Distance	18 mm
	Le formulaire	2 + 1 GND, 3 + 1 GND
	Protéger Classe	Pour la protection contre la corrosion
	Travailler Voltage	Pour les appareils de commande électronique, le régulateur doit être utilisé.
	Scoupe de fixation	M3x28
	Courant nominal	10A
	Résistance au contact	≤ 5 mΩ
	Section de conducteur maximale	3x1,5 mm2

Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:

Dimension	Type DIN	DIN 43650 Formulaire B
	Distance	11 mm
	Le formulaire	2 + 1 GND, 3 + 1 GND
	Protéger Classe	Pour la protection contre la corrosion
	Voltage de fonctionnement	Pour les appareils de commande électronique, le régulateur doit être utilisé.
	Vire de fixation	M3x30
	Courant nominal	10A
	Résistance au contact	≤ 5 mΩ
	Section de conducteur maximale	3x1,5 mm2

Le connecteur DIN 43650C:

Dimension	Type DIN	DIN 43650 Formulaire C
	Distance	9.4 mm
	Le formulaire	2 + 1 GND, 3 + 1 GND
	Classe de protection	Pour la protection contre la corrosion
	Voltage de fonctionnement	Pour les appareils de commande électronique, le régulateur doit être utilisé.
	Scoupe de fixation	M3x25
	Courant nominal	10A
	Résistance au contact	≤ 5 mΩ
	Section de conducteur maximale	3x1,5 mm2

FAQ:

Quels sont les avantages de l'utilisation du connecteur DIN?

Au lieu d'utiliser les fils de plomb Grommet, la bobine a les broches ou broches pour connecter un connecteur DIN standard.la bobine aura une connexion masculine et la prise se connectant à la bobine est un connecteur fémininLes avantages du connecteur DIN sont qu'il permet un échange rapide de soupape ou de bobine.

Qu'est-ce qui est IP65?

Les valeurs de protection contre les intrusions (IP) sont élaborées par le Comité européen de normalisation électrotechnique (CENELEC) (NEMA IEC 60529 degrés de protection fournis par les boîtiers - code IP),spécifiant la protection de l'environnement fournie par l'enceinte.

La cote IP comporte normalement deux (ou trois) chiffres:

1) Protection contre les objets ou les matériaux solides

2) Protection contre les liquides (eau)

3) Protection contre les chocs mécaniques (souvent omise, le troisième numéro ne fait pas partie de la CEI 60529)
