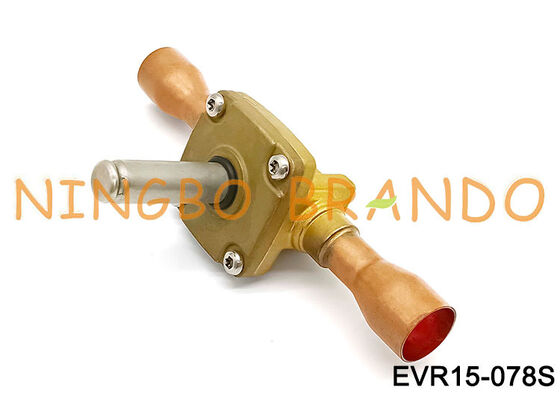

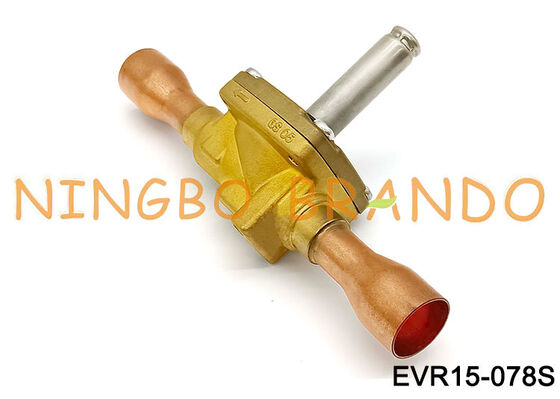

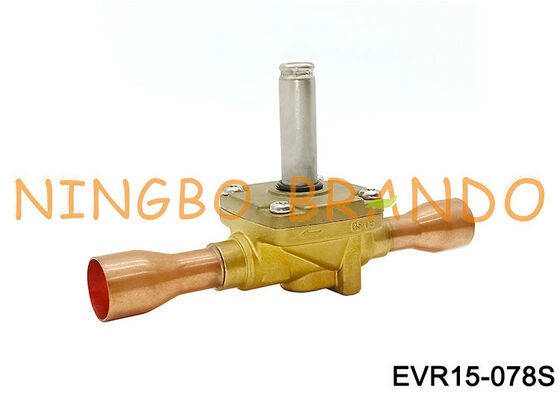

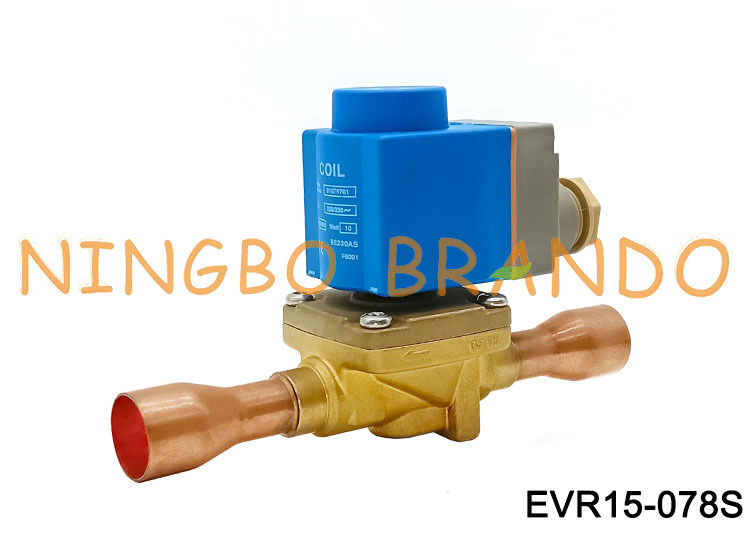

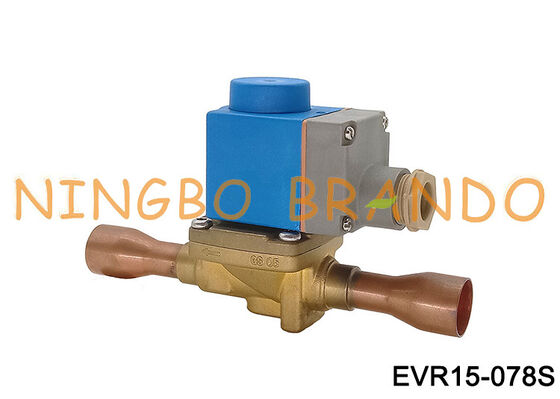

Électrovanne Danfoss type 032L1225 7/8 po EVR 15 ODF NC
L'électrovanne présentée est de type Danfoss EVR 15, taille de port de soudure ODF de 7/8'' (22 mm), 2 voies normalement fermées, 12 V CC, 24 V CC, 24 V CA, 110 V CA, 220 V CA (d'autres tensions peuvent être personnalisées), code de commande : 032F1225, 032L1225.
L'une des utilisations les plus courantes pour contrôler le débit de réfrigérant vers l'évaporateur. L'électrovanne est installée dans la conduite de réfrigérant liquide qui alimente l'évaporateur, juste en amont du TXV. Dans cette position, il arrête le flux de réfrigérant liquide dans l'évaporateur lorsque les besoins de refroidissement sont satisfaits. Ce contrôle est particulièrement utile pour réduire le rendement du système de refroidissement, qui alimente plus d'un évaporateur ou un évaporateur comportant plusieurs cloisons, chacune avec son propre dispositif de mesure.
Dimension principale de l'électrovanne série EVR :
Modèle
Taille du port
H1
H2
L
L2
SAE (fusée éclair)
ODF (soudure)
Pouce
mm
mm
mm
mm
mm
EVR3
EVR3
1/4''
6
14
71
102
7
EVR3
EVR3
3/8''
10
14
73
117
10
EVR6
EVR6
3/8''
10
14
79
111
10
EVR6
EVR6
1/2''
12,8
14
79
127
10
EVR10
EVR10
1/2''
12,8
16
79
127
10
EVR10
EVR10
5/8''
16
16
79
160
12
EVR15
5/8''
16
19
86
176
12
EVR15
7/8''
22
19
86
176
17
EVR20
7/8''
22
20
90
191
17
EVR20
1 1/8''
28,8
20
90
214
22
EVR22
1 3/8''
35
20
90
281
25
EVR25
1 1/8''
28,8
38
138
256
22
EVR25
1 3/8''
35
38
138
281
25
EVR 32
1 3/8''
35
47
111
281
25
EVR 32
1 5/8''
42
47
111
281
29
EVR40
1 5/8''
42
47
111
281
29
EVR40
2 1/8''
54
47
111
281
34
Vidéo du produit de l'électrovanne de type Danfoss EVR 15 7/8'' :
Code de commande des connexions à souder EVR, normalement fermées (NC) - Corps de vanne séparés :
Code de commande des connexions évasées EVR, normalement fermées (NC) - Corps de vanne séparés :
