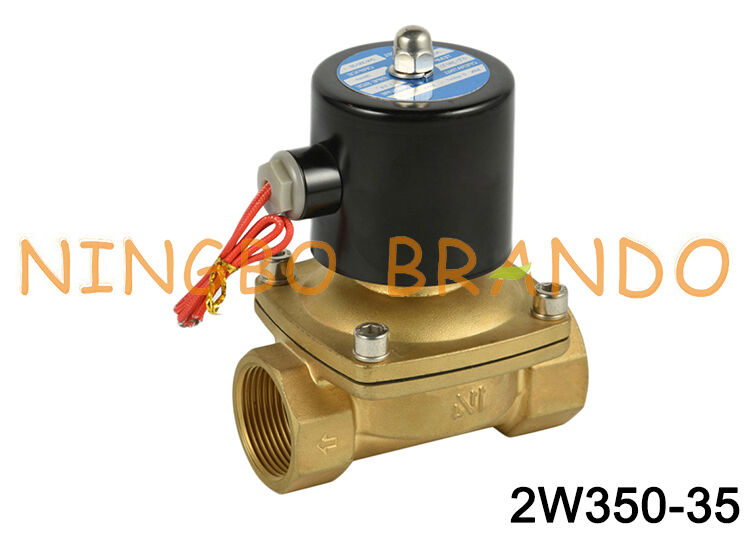

Caractéristiques du produit : 1. Milieu de travail : Eau, air, huile, gaz, etc. 2. Plage de température du milieu de travail : NBR : -5 à +80°C, EPDM : -5 à +120°C, FKM : -5 à +150°C 3. Plage de pression de travail : 0 à 1 MPa 4. Fonction : 2 voies normalement fermées, 2 voies normalement ouvertes 5. Fonctionnement : Diaphragme à levage direct 6. Matériau du corps : Laiton, acier inoxydable 7. Matériau du joint : NBR, FKM, EPDM 8. Taille du port : 1/8'', 1/4'', 3/8'', 1/2'', 3/4'', 1'', 1 1/4'', 1 1/2'', 2'' 9. Type de filetage : G, NPT 10. Tension d'alimentation : 12VDC, 24VDC, 24VAC, 110VAC, 220VAC (50/60Hz)
Données techniques des vannes solénoïdes 2W & 2S :
Série 2W
2W025-08
2W040-10
2W160-15
2W200-20
2W250-25
2W350-35
2W400-40
2W500-50
Série 2S
2S025-08
2S040-10
2S160-15
2S200-20
2S250-25
2S350-35
2S400-40
2S500-50
Taille de l'orifice
2.5
4
15
20
25
35
40
50
Taille du port
1/4''
3/8''
1/2''
3/4''
1''
1-1/4''
1-1/2''
2''
Milieu
Eau, air, gaz, huile
Action
Action directe
Actionnement par diaphragme semi-direct
Fonction
2 voies, normalement fermées
Viscosité du fluide
Inférieure à 20 cSt
Pression
Plage
0 à 1.0 Mpa
Plage de température
-5 à +85°C
Dimension principale des vannes solénoïdes série 2W & 2S :
Série 2S
Série 2W
A
B
C
D
E
2S025-06
2W025-06
64.5
30
75
43
1/8''
2S025-08
2W025-08
64.5
30
75
43
1/4''
2S040-10
2W040-10
70.6
32
82.4
53
3/8''
2S160-10
2W160-10
101.5
57
117
69
3/8''
2S160-15
2W160-15
101.5
57
117
69
1/2''
2S200-20
2W200-20
107
57
123.5
73
3/4''
2S250-25
2W250-25
111.5
73.5
134.5
99
1''
2S350-35
2W350-35
142
95
172
123
1-1/4''
2S400-40
2W400-40
142
95
172
123
1-1/2''
2S500-50
2W500-50
172
123
209
168
2''
Affichage de l'assemblage de la vanne solénoïde :
