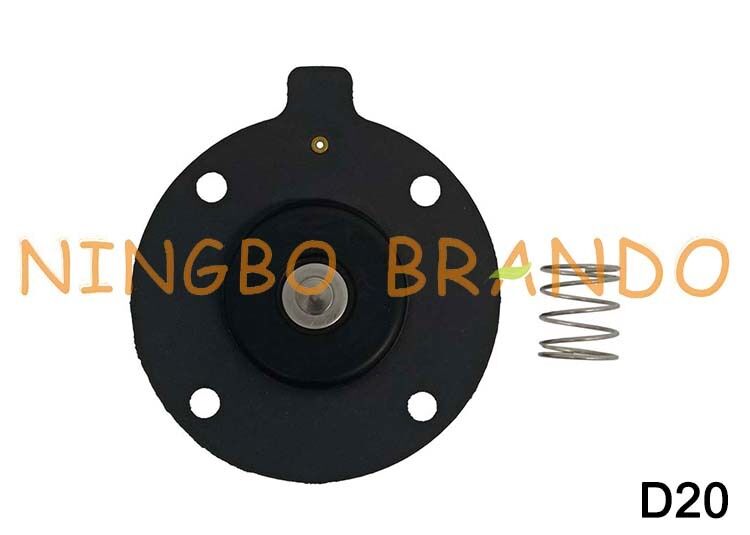

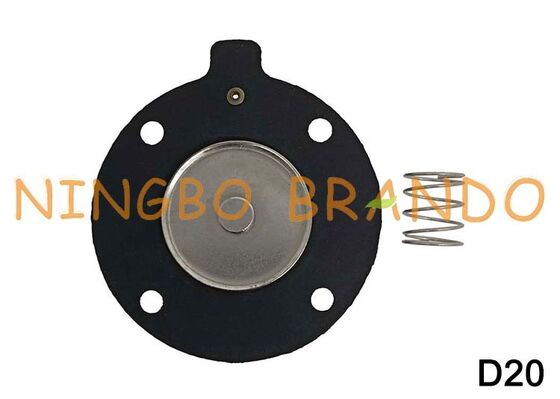

DMF-Z-20 Kit de réparation de diaphragme DMF-ZM-20 DMF-Y-20 pour électrovanne à impulsion BFEC 3/4''

Kit de réparation de diaphragme DMF-Z-20 DMF-ZM-20 DMF-Y-20 pour électrovanne à impulsions BFEC 3/4''

Le diaphragme d'électrovanne, également connu sous le nom de diaphragme de vanne à impulsions, est le "commutateur" du circuit de gaz de soufflage du système de dépoussiérage par filtre à sacs à impulsions et l'un des composants du fonctionnement normal du corps de vanne. Le diaphragme d'électrovanne à impulsions doit choisir le caoutchouc de la plus haute qualité pour la production de la plaque de diaphragme d'électrovanne à impulsions, avec une forte résistance à l'huile, aux hautes températures et aux alcalis, peut facilement garantir et d'autres composants de contrôle, des opérations entièrement synchrones effectuées pour contrôler l'impulsion d'air comprimé soufflé. Même dans des conditions de travail extrêmement difficiles, il peut assurer son fonctionnement normal et une longue durée de vie. Le diaphragme sous la température ambiante est de 20 à 80 °C, sous une différence de pression de travail de 0,8 MPa, la durée de vie n'est pas inférieure à 1 million de fois.

Le diaphragme avec bobine

Machines d'application pratique

D'autres types sont également disponibles

Instructions de fonctionnement du diaphragme

La plage de température et de pression de fonctionnement du diaphragme lui-même dépend du caoutchouc, du tissu et de la structure. Le diaphragme peut fonctionner à -50~100 c et 0,4~0,8 mpa. Le diaphragme en caoutchouc fluoré et en caoutchouc de silicone peut fonctionner à -80~232 c. Le diaphragme en caoutchouc chlorhydrine peut fonctionner sous une pression de 0,4~0,8 mpa, bonne étanchéité à l'air, résistance au vieillissement, durée de vie et durée de vie de la révision du moteur.

Principes de fonctionnement de la vanne à impulsions de type SBFEC

Le diaphragme de la vanne à impulsions avant et après la vanne à impulsions est divisé en deux chambres à air, lorsque l'électrovanne à impulsions dans le filtre à sacs à impulsions de poussière sur le système d'air comprimé propre, l'air comprimé à travers l'orifice, après être entré dans la chambre à air, la pression de la chambre à gaz après la sortie d'air de la vanne sur le diaphragme est collante, la vanne à impulsions fermée, le signal de sortie du contrôleur d'impulsions, l'armature mobile de la vanne à impulsions, l'ouverture stomatale après la chambre de la vanne, la perte rapide de la chambre de pression, faire reculer le diaphragme, l'air comprimé à travers la vanne de sortie d'injection, l'injection, la vanne à impulsions est complètement ouverte, le signal de sortie du contrôleur d'impulsions disparaît, le titre pilote de l'électrovanne à impulsions en fer de réduction, la chambre à air après avoir mis la fermeture stomatale, après l'augmentation de la pression de la chambre à air, le diaphragme de la vanne à impulsions est proche de la sortie d'air de la vanne. La vanne à impulsions est à l'état fermé et l'injection s'arrête. La durée de l'injection est contrôlée par le contrôleur.

Exigence technique du diaphragme de vanne à impulsions

En raison de la vanne à impulsions, le diaphragme a besoin d'une action d'ouverture et de fermeture de temps en temps, est un mécanisme flexible pour contrôler la circulation de l'air, a une bonne flexibilité et des exigences, a également exigé l'étanchéité aussi élevée que possible, de sorte que le matériau du diaphragme de la vanne à impulsions est directement lié à la durée de vie du diaphragme de la vanne à impulsions et à l'effet d'utilisation, en d'autres termes, le diaphragme de la vanne à impulsions est bon ou mauvais affectera directement la stabilité de fonctionnement du système de nettoyage de la suie du filtre à sacs à impulsions, est directement lié à l'utilisation du coût de l'équipement de dépoussiérage, le diaphragme général de la vanne à impulsions a l'engagement, le nombre de durée de vie ou d'actions utilisant un diaphragme de vanne à impulsions de haute qualité peut directement réduire le coût de l'utilisation de l'équipement de dépoussiérage.
