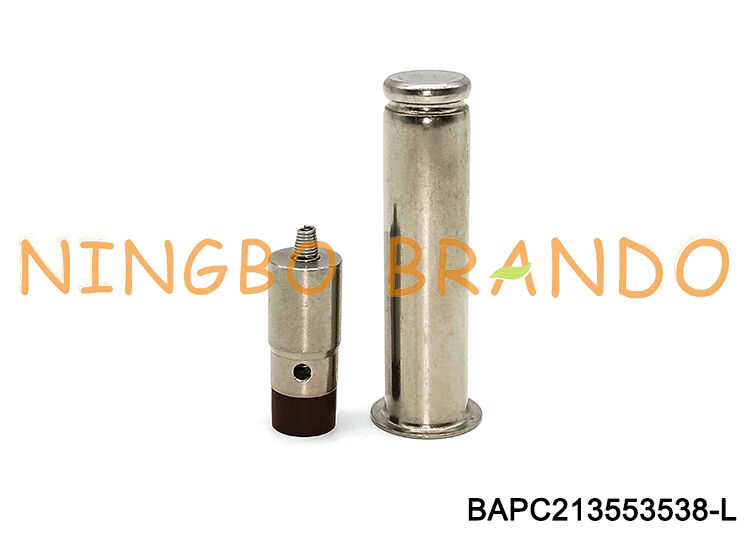

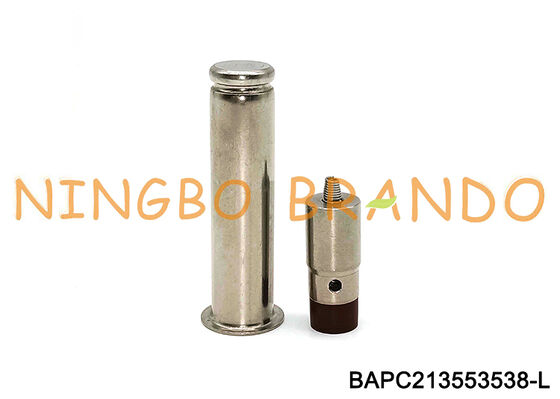

Ancienne version d'armature de solénoïde de type BFEC pour kits de réparation d'assemblage de vannes à impulsions de la série DMF

Ancienne version de l'induit de solénoïde de type BFEC pour les kits de réparation d'assemblage de vannes à jet pulsé de la série DMF

Position et voie : 2/2 voies
Tension : AC, DC, tous disponibles
Type de montage : Bride
Diamètre extérieur du tube de guidage : 13,5 mm
Hauteur d'installation pour l'assemblage de la bobine : 50,8 mm
Joint de plongeur pour le diamètre de l'orifice : 10,5 mm
Application : Vanne à impulsions série DMF
Matériau du tube de guidage : Acier inoxydable

Généralement utilisé dans l'électrovanne de dépoussiéreur : L'électrovanne de dépoussiéreur est un interrupteur à air comprimé pour le système de dépoussiérage du filtre à manches à impulsions. Contrôlé par le signal de sortie du contrôleur d'injection d'impulsions, le sac filtrant est injecté un par un et la résistance du dépoussiéreur est maintenue dans une plage définie pour nettoyer la poussière afin d'assurer la capacité de traitement et l'efficacité du dépoussiéreur.

Dimension principale du kit de réparation de vanne à impulsions de type SBFEC de l'ancienne version :

Données techniques sur la tige de vanne à impulsions de type SBFEC :

Détails :

Le principe de fonctionnement de la vanne à impulsions :

La membrane divise l'électrovanne à impulsions en deux chambres. Lorsque l'air comprimé est mis en marche, l'air comprimé entre dans la chambre arrière par le trou d'étranglement. À ce moment, la pression de la chambre arrière appuiera sur la membrane pour fermer l'orifice de sortie de la vanne, et l'électrovanne à impulsions est dans un état « fermé ». Le signal électrique du contrôleur d'injection d'impulsions fait bouger l'induit de l'électrovanne à impulsions, l'évent de la chambre arrière de la vanne s'ouvre, la chambre arrière perd rapidement de la pression, la membrane recule, l'air comprimé est injecté par la sortie de la vanne, et l'électrovanne à impulsions est dans l'état « ouvert ». Lorsque le signal électrique du dispositif de commande à jet pulsé disparaît et que l'induit de l'électrovanne à impulsions est réinitialisé. La sortie de la chambre arrière est fermée et la pression de la chambre arrière augmente pour faire en sorte que la membrane se ferme à la sortie de la vanne, et l'électrovanne à impulsions est dans l'état « fermé ».

Caractéristiques du produit :
1. Noyau fixe et noyau mobile (plongeur) :
Adoption d'un matériau antirouille et résistant à la corrosion avec une conductivité magnétique élevée et une faible rémanence pour assurer un assemblage d'induit durable et une action intelligente.

2. Tube de guidage (tube de plongeur) :
Options de laiton et d'acier inoxydable, qualité H62 ou SUS304 ;
Épaisseur de paroi de 0,25 à 2,5 mm, d'autres peuvent être personnalisés ;
Types de soudure pour supporter diverses pressions de service, telles que le soudage au laser, le soudage à l'arc sous argon, le brasage à l'argent. L'usinage à partir d'une barre pleine directement est également disponible.

3. Ressort :
Acier inoxydable SUS304 antirouille, avec de bonnes performances de restauration.

4. Joints :
Options de NBR, HNBR, FKM, EPDM, PTFE, matériaux de qualité alimentaire, bienvenue vos autres exigences.

5. Anneau d'ombrage :
Matériau en cuivre et en argent disponible.

6. Une rondelle et un écrou de blocage peuvent être fournis si nécessaire.

Concentrez-vous sur vos demandes, offrez-vous la meilleure solution :
√ Contactez-nous si vous avez des doutes sur certains points
√ Contactez-nous si quelque part doit être modifié
√ Contactez-nous si ce n'est pas celui que vous recherchez
√ Contactez-nous si vous faites de la conception
Bienvenue à toutes vos questions et demandes !
