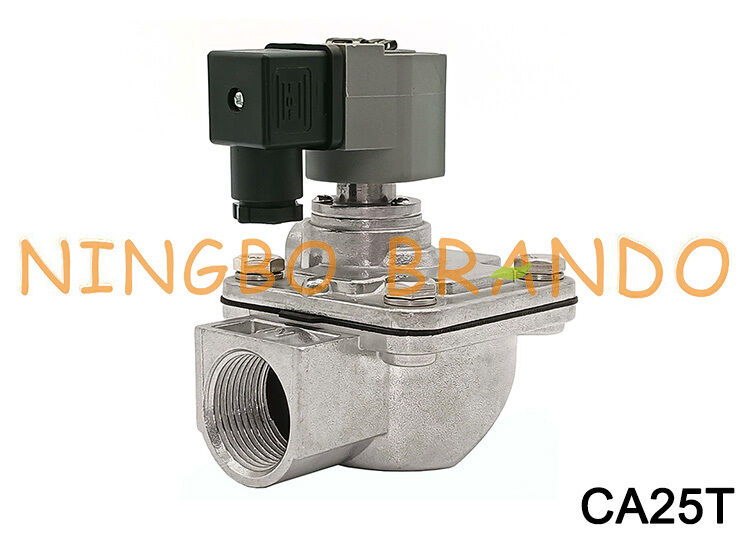

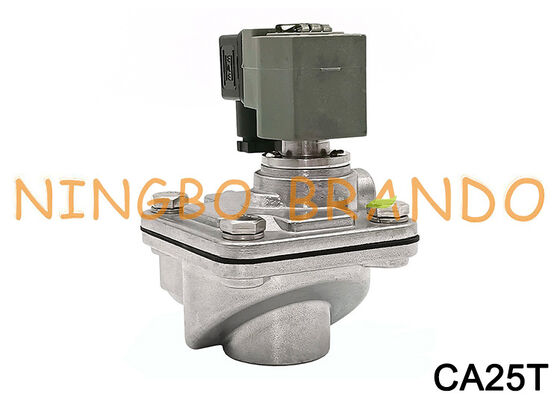

Électrovanne à impulsion CA25T pour systèmes de dépoussiérage CA25T010-300 1 pouce

Électrovanne à jet pulsé CA25T pour systèmes de dépoussiérage CA25T010-300 1'' Pouce

Il s'agit d'une électrovanne à jet pulsé de type CA25T Goyen ; Référence : CA25T000, CA25T001, CA25T010, CA25T000-300, CA25T001-300, CA25T010-300, CA25T000-305, CA25T001-305, CA25T010-305, CA25T000-331, CA25T001-331, CA25T010-331. Raccordement fileté ; membrane NBR ; tensions de 24 V CC, 220 V CA (50/60 Hz) au choix ; d'autres tensions peuvent être personnalisées.

Les électrovannes à jet pulsé sont également appelées collecteurs de poussière. Ce sont des électrovannes de type indirect. Lorsque l'électroaimant des électrovannes à jet pulsé est alimenté, l'air piégé dans la membrane est évacué, ce qui provoque une différence de pression dans la membrane. Ensuite, la membrane s'ouvre soudainement. Lorsqu'elle est désactivée, l'air passe à travers le trou vers la chambre, ce qui peut équilibrer la pression de l'air et fermer la vanne. L'ouverture et la fermeture de la vanne se font très rapidement pour le nettoyage du filtre et la consommation d'air comprimé de manière efficace. Nos électrovannes à jet pulsé proposées sont réputées pour leur fiabilité, leur durabilité, leur fonctionnement efficace, leur taille compacte, leurs commandes efficaces et leurs caractéristiques d'économie d'énergie.

Dimensions de l'électrovanne à jet pulsé de type CA25T Goyen :

Vidéo de l'électrovanne à jet pulsé de type CA25T Goyen :

Données techniques des électrovannes à jet pulsé à angle droit :

Plus d'électrovannes à impulsions de type Goyen à choisir :

       Type fileté                   Type immersion                Type écrou-raccord             Type à bride

          Série RCA                          Bobine d'électroaimant                Ensemble d'armature              Contrôleur d'impulsion

Principes de fonctionnement :

L'électrovanne à impulsions électromagnétiques est composée d'un opérateur pilote électromagnétique, d'une membrane et d'un corps de vanne. En raison de la différence de pression agissant sur les deux côtés de la membrane, la membrane est pressée étroitement contre la sortie de la vanne pour maintenir la vanne en position « fermée ».

Lorsqu'elle est alimentée par un signal électrique provenant du contrôleur, l'armature électromagnétique se déplacera pour ouvrir l'ouverture de décharge de la cavité arrière.

L'air comprimé dans la cavité arrière éclate pour relâcher la pression et l'air sous pression dans la cavité avant pousse la membrane vers le haut pour ouvrir la sortie principale de la vanne, puis l'électrovanne à impulsions électromagnétiques s'ouvre et commence à souffler.

Lorsque le signal disparaît et que le ressort agit immédiatement pour renvoyer l'opérateur pilote à sa position d'origine et fermer l'ouverture de décharge. La membrane fermera le passage par l'effet de la pression dans la cavité avant et le ressort. L'électrovanne à impulsions cesse de souffler.

L'orifice dans la membrane amortit le débit d'air lorsque l'armature se lève pour relâcher la pression. Lorsque le trou de décharge est fermé, le gaz sous pression remplira la cavité avant pour fermer le passage par la membrane. L'électrovanne à impulsions cesse de souffler.
