| Lieu d'origine: | Ningbo, en Chine |
| Nom de marque: | Brando |
| Numéro de modèle: | D1AWXX |
| Prix: | Négociable |
|---|---|
| Détails d'emballage: | Boîtes intérieures, Carton, Palette |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Activer: | Sans tête | Le type: | TRANCHE |
|---|---|---|---|
| Matériau du corps: | Acier au carbone, SS304, SS316, SS316L | Matériau du disque: | Le produit doit être présenté sous forme d'une couche d'étiquette, de couleur ou de couleur différen |
| Matériau du siège: | PTFE | Matériau de la tige: | Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité. |
| Taille: | DN40 à DN700 | Pression: | 1.0 MPa / 1,6 MPa |
| Le milieu de travail: | L'eau, le sel, l'acide, le soude, le gaz naturel, les alcools, l'huile, les aliments et les plantes, | Température: | -20 à 150 °C |
| Mettre en évidence: | PTFE a chemisé la vanne papillon,type vanne papillon de gaufrette,vanne papillon de siège de ptfe |
||
Valve à papillon de type gaufre sans tête revêtue de PTFE DN40 à DN700
Les soupapes papillon sont souvent automatisées avec des actionneurs pneumatiques ou électriques, ce qui permet un fonctionnement à distance pour diverses raisons: économie de main-d'œuvre, sécurité des installations, assurance de la qualité des produits,et séquençage automatiqueLe choix du type d'actionneur dépend de nombreux facteurs, dont la disponibilité de l'air, les exigences cycliques, l'état de l'environnement,compatibilité avec le type d'opération de contrôleDes positionneurs peuvent être montés sur ces vannes si un contrôle de débit est nécessaire.
Les données techniques de la soupape à papillon pneumatique:
| Nom du produit | Ventilateur papillon |
| Activation | Sans tête |
| Matériau du corps | Acier au carbone, SS304, SS316, SS316L |
| Matériau du disque |
Le produit doit être présenté sous forme d'une couche d'équipement de type "PTFE" comprenant:
Les produits doivent être présentés dans un emballage de qualité supérieure à la norme ISO 9001:2015 ou dans un emballage de qualité supérieure à la norme ISO 9001. |
| Matériau du siège |
PTFE
|
| Matériau de la tige | Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité. |
| Taille du DN |
Le nombre de points de contact est déterminé par le nombre de points de contact de l'appareil.
DN150, DN200, DN250, DN300, DN350, DN400, DN450
DN 500, DN 600, DN 700
|
| Pression de travail maximale | 10 bar ou 16 bar |
| Moyen de travail | L'eau, le sel, l'acide, le soude, le gaz naturel, les alcools, l'huile, les aliments et les plantes, etc. |

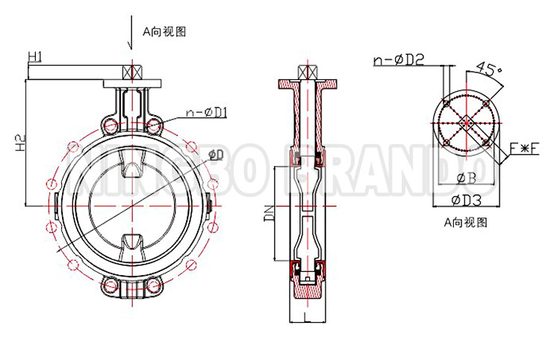

Dimension principale deValve pneumatique à papillon:
| Taille | PN10 | PN16 | ANSI 150 | JIS 10K | N-ΦD2 | ΦD3 | ΦB | H1 | H2 | R = R | L | ||||
| ΦD | N-Φd1 | ΦD | N-Φd1 | ΦD | N-Φd1 | ΦD | N-Φd1 | ||||||||
| DN40 | 110 | 4-Φ19 | 110 | 4-Φ19 | 98.5 | 4-Φ16 | 105 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 114.5 | 11*11 | 33 |
| DN50 | 125 | 4-Φ19 | 125 | 4-Φ19 | 120.6 | 4-Φ19 | 120 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 133 | 11*11 | 43 |
| DN65 | 145 | 4-Φ19 | 145 | 4-Φ19 | 139.7 | 4-Φ19 | 140 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 150 | 11*11 | 46 |
| DN80 | 160 | 8-Φ19 | 160 | 8-Φ19 | 152.4 | 4-Φ19 | 150 | 8-Φ19 | 4-Φ7 | 72 | 50 | 11 | 157 | 11*11 | 46 |
| DN100 | 180 | 8-Φ19 | 180 | 8-Φ19 | 190.5 | 8-Φ19 | 175 | 8-Φ19 | 4-Φ10 | 92 | 70 | 14 | 180 | 14*14 | 52 |
| DN 125 | 210 | 8-Φ19 | 210 | 8-Φ19 | 215.9 | 8-Φ22. Je vous en prie.4 | 210 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 196 | 17*17 | 56 |
| DN 150 | 240 | 8-Φ23 | 240 | 8-Φ23 | 241.3 | 8-Φ22. Je vous en prie.4 | 240 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 209 | 17*17 | 56 |
| DN200 | 295 | 8-Φ23 | 295 | 12-Φ23 | 298.4 | 8-Φ22. Je vous en prie.4 | 290 | 12-Φ23 | 4-Φ12 | 125 | 102 | 22 | 239 | 22*22 | 60 |
| DN 250 | 350 | 12-Φ23 | 355 | 12-Φ28 | 361.9 | Il y a 12 Φ25.4 | 355 | 12-Φ25 | 4-Φ12 | 125 | 102 | 22 | 275 | 22*22 | 68 |
| DN300 | 400 | 12-Φ23 | 410 | 12-Φ28 | 431.8 | Il y a 12 Φ25.4 | 400 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 300 | 27*27 | 78 |
| DN350 | 460 | 16-Φ23 | 470 | 16-Φ28 | 476.2 | 12F28. Je vous en prie.4 | 445 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 325 | 27*27 | 78 |
| DN400 | 515 | 16-Φ28 | 525 | 16-Φ31 | 539.7 | 16-Φ28. Je vous en prie.4 | 510 | 16-Φ27 | 4-Φ18 | 175 | 140 | 40 | 365 | 36*36 | 102 |
| DN450 | 565 | 20-Φ28 | 585 | 20-Φ31 | 577.9 | 16-Φ31. Je vous en prie.8 | 565 | 20-Φ27 | 4-Φ18 | 175 | 140 | 40 | 400 | 36*36 | 114 |
| DN 500 | 620 | 20-Φ28 | 650 | 20-Φ34 | 635 | 20 à 31.8 | 620 | 20-Φ27 | 4-Φ22 | 210 | 165 | 50 | 445 | 46*46 | 127 |
| DN600 | 725 | 20-Φ31 | 770 | 24-Φ36 | 749.3 | 20-Φ35. Je vous en prie.1 | 730 | 24-Φ33 | 4-Φ22 | 210 | 165 | 50 | 509 | 46*46 | 154 |
| DN700 | 840 | 24-Φ30 | 840 | 24-Φ36 | 863.6 | 28-Φ35. Je vous en prie.1 | 840 | 24-Φ33 | 8-Φ18 | 300 | 254 | 70 | 553 | 64*64 | 165 |
