Name: DN25 à DN1200 Type de gaufre sans tête soupape papillon en acier au carbone
Brand: Ningbo Brando Hardware Co., Ltd
SKU: D1AWXX
Price: Négociable USD
Availability: InStock

Aperçu Produits Valve pneumatique de cylindre

DN25 à DN1200 Type de gaufre sans tête soupape papillon en acier au carbone

Détails sur le produit:

Lieu d'origine:	Ningbo, en Chine
Nom de marque:	Brando
Numéro de modèle:	D1AWXX

Conditions de paiement et expédition:

Prix:	Négociable
Détails d'emballage:	Boîtes intérieures, Carton, Palette
Délai de livraison:	15 jours ouvrables
Conditions de paiement:	T/T, PayPal, Western Union

Contact

Description de produit détaillée

Activer:	Sans tête	Le type:	TRANCHE
Matériau du corps:	Fer ductile GGG45, acier carbone WCB	Matériau du disque:	DI recouvert de nickel, DI recouvert de nylon, SS304, SS316, SS316L, acier inoxydable Dupex 2205、250
Matériau du siège:	EPDM, HT-EPDM, résistance à l'usure EPDM, NBR, PTFE, VITON, caoutchouc silicone	Matériau de la tige:	Acier au carbone, SS416, SS420, SS304, SS316, SS316L
Taille:	DN25 à DN1200	Pression:	1.0 MPa / 1,6 MPa
Le milieu de travail:	L'eau douce, les eaux usées, l'eau de mer, l'air, la vapeur, les aliments, les produits pharmaceutiq	Température:	-10 à 120°C
Mettre en évidence:	dn1200 soupape papillon , type vanne papillon de gaufrette , Valve à papillon en fer ductile

DN25 à DN1200 Type de gaufre sans tête soupape papillon en acier au carbone

Les soupapes papillon sont souvent automatisées avec des actionneurs pneumatiques ou électriques, ce qui permet un fonctionnement à distance pour diverses raisons: économie de main-d'œuvre, sécurité des installations, assurance de la qualité des produits,et séquençage automatiqueLe choix du type d'actionneur dépend de nombreux facteurs, dont la disponibilité de l'air, les exigences cycliques, l'état de l'environnement,compatibilité avec le type d'opération de contrôleDes positionneurs peuvent être montés sur ces vannes si un contrôle de débit est nécessaire.

Les données techniques de la soupape à papillon pneumatique:

Nom du produit	Ventilateur papillon
Activation	Sans tête
Matériau du corps	Fer ductile, acier au carbone
Matériau du disque	Fer ductile revêtu de nickel, fer ductile revêtu de nylon, SS304, SS316, SS316L, en acier inoxydable double, 2205- Je vous en prie.4469, 1.4529, Aluminium Bronze
Matériau du siège	NBR, EPDM, HT-EPDM, EPDM résistant à l'usure, PTFE, FKM, caoutchouc de silicone
Matériau de la tige	45# acier au carbone, SS416, SS420, SS304, SS316, SS316L
Taille du DN	Le nombre d'unités de mesure est calculé en fonction de l'échantillon. DN150, DN200, DN250, DN300, DN350, DN400, DN450 DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
Pression de travail maximale	10 bar ou 16 bar
Moyen de travail	Les eaux usées, l'eau, le gaz, le pétrole, l'eau de mer, les aliments, etc.

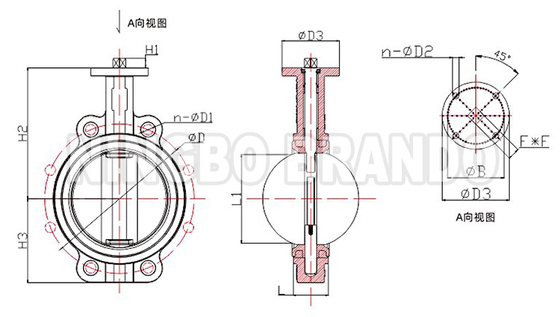

Dimension principale deValve pneumatique à papillon:

DN25 à DN1200 Type de gaufre sans tête soupape papillon en acier au carbone 0

Taille	PN10		PN16		ANSI 150		JIS 10K		N-ΦD2	ΦD3	ΦB	H1	H2	H3	R = R	L	L1
Taille	ΦD	N-Φd1	ΦD	N-Φd1	ΦD	N-Φd1	ΦD	N-Φd1	N-ΦD2	ΦD3	ΦB	H1	H2	H3	R = R	L	L1
DN25	85	4-Φ14	85	4-Φ14			90	4-Φ19	4-Φ6	60	36	11	96	52	9*9	32	30
DN32	100	4-Φ18	100	4-Φ18			100	4-Φ19	4-Φ6	60	36	11	96	52	9*9	32	30
DN40	110	4-Φ19	110	4-Φ19	98.5	4-Φ16	105	4-Φ19	4-Φ7	72	50	11	120	71	11*11	33.5	30
DN50	125	4-Φ19	125	4-Φ19	120.6	4-Φ19	120	4-Φ19	4-Φ7	72	50	11	130	70	11*11	42	32
DN65	145	4-Φ19	145	4-Φ19	139.7	4-Φ19	140	4-Φ19	4-Φ7	72	50	11	143	80	11*11	45	47
DN80	160	8-Φ19	160	8-Φ19	152.4	4-Φ19	150	8-Φ19	4-Φ7	72	50	11	155	94	11*11	45	65
DN100	180	8-Φ19	180	8-Φ19	190.5	8-Φ19	175	8-Φ19	4-Φ10	92	70	14	170	108	14*14	52.1	91
DN 125	210	8-Φ19	210	8-Φ19	215.9	8-Φ22. Je vous en prie.4	210	8-Φ23	4-Φ10	92	70	17	190	122	17*17	55	112
DN 150	240	8-Φ23	240	8-Φ23	241.3	8-Φ22. Je vous en prie.4	240	8-Φ23	4-Φ10	92	70	17	210	134	17*17	56	146
DN200	295	8-Φ23	295	12-Φ23	298.4	8-Φ22. Je vous en prie.4	290	12-Φ23	4-Φ12	125	102	22	243	167	22*22	61	194
DN 250	350	12-Φ23	355	12-Φ28	361.9	Il y a 12 Φ25.4	355	12-Φ25	4-Φ12	125	102	22	282	203	22*22	66	242
DN300	400	12-Φ23	410	12-Φ28	431.8	Il y a 12 Φ25.4	400	16-Φ25	4-Φ14	150	125	27	310	241	27*27	77	292
DN350	460	16-Φ23	470	16-Φ28	476.2	12F28. Je vous en prie.4	445	16-Φ25	4-Φ14	150	125	27	353	267	27*27	77	325
DN400	515	16-Φ28	525	16-Φ31	539.7	16-Φ28. Je vous en prie.4	510	16-Φ27	4-Φ18	175	140	40	403	303	36*36	87	380
DN450	565	20-Φ28	585	20-Φ31	577.9	16-Φ31. Je vous en prie.8	565	20-Φ27	4-Φ18	175	140	40	430	325	36*36	105	428
DN 500	620	20-Φ28	650	20-Φ34	635	20 à 31.8	620	20-Φ27	4-Φ22	210	165	50	481	356	46*46	130	474
DN600	725	20-Φ31	770	24-Φ36	749.3	20-Φ35. Je vous en prie.1	730	24-Φ33	4-Φ22	210	165	50	561	452	46*46	152	573
DN700	840	24-Φ30	840	24-Φ36	868.6	28-Φ35. Je vous en prie.1	840	24-Φ33	8-Φ18	300	254	70	640	523	64*64	164	673
DN800	950	24-Φ33	950	24-Φ39	977.9	28 à 41.1	950	28 à 33	8-Φ18	300	254	70	681	581	64*64	190	770
DN900	1050	28 à 33	1050	28 à 39	1085.8	32 à 41.1	1050	28 à 33	8-Φ18	300	254	80	732.5	638.5	74*74	204	838
DN1000	1160	28 à 36	1170	28 Φ42			1160	28 à 39	8-Φ18	300	254	80	820	705	74*74	215	940
DN1200	1380	32-Φ39	1390	28 Φ 48			1380	32-Φ39	8-Φ22	350	298	90	942	846	84*84	350	1101

Plus de soupapes d'actionnement pneumatique à votre choix:

Ventilateurs à billes pneumatiques


Ventilateurs pneumatiques à papillon

Concentrez-vous sur vos exigences, vous offrir la meilleure solution:

√ Contactez-nous si vous avez des doutes

√ Contactez-nous si vous avez besoin de changer quelque chose
√ Contactez-nous si ce n'est pas celui que vous cherchez

√ Contactez-nous si vous faites de la conception

Bienvenue à toute question et enquête!
