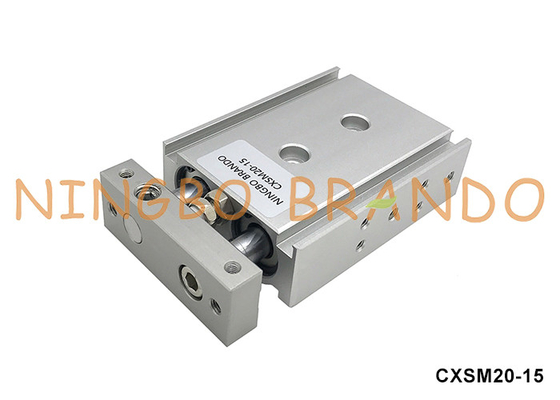

Name: CXSM20-15 SMC type cylindre pneumatique à double tige 20 mm de forage 15 mm de course
Brand: Ningbo Brando Hardware Co., Ltd
SKU: Le code de conduite est le suivant:
Price: Négociable USD
Availability: InStock

Aperçu Produits Cylindres à Air pneumatique

CXSM20-15 SMC type cylindre pneumatique à double tige 20 mm de forage 15 mm de course

Détails sur le produit:

Lieu d'origine:	Ningbo, en Chine
Nom de marque:	BRANDO
Certification:	CE, ISO
Numéro de modèle:	Le code de conduite est le suivant:

Conditions de paiement et expédition:

Quantité de commande min:	100 pièces
Prix:	Négociable
Détails d'emballage:	Boîte, carton, palette
Délai de livraison:	15 à 20 jours ouvrables
Conditions de paiement:	T/T, PayPal, Western Union
Capacité d'approvisionnement:	50000 pièces par mois

Contact

Description de produit détaillée

Nom du produit:	Cylindre à double tige	Taille du forage:	20 mm
Un AVC:	15 mm	Taille du port:	M5X0.8
Fluide de fonctionnement:	L'air	Pression de travail:	00,05 à 0,7 MPa
Pression à l'épreuve:	10,05 MPa	Température de fonctionnement:	-10 à +60 °C (pas de congélation)
Type de roulement:	Incidence de glissière	Coussin:	pare-chocs en caoutchouc
Mettre en évidence:	Pour les véhicules à moteur à commande numérique: , Cylindre à double tige SMC , cylindre pneumatique de smc

Cylindre pneumatique à double tige de type SMC CXSM20-15

Le cylindre pneumatique à double tige de la série CXS fournit deux fois la force de sortie.Cette série est disponible dans les tailles de trous 6 mm, 10mm, 15mm, 20mm, 25mm, 32mm avec des traits maximaux jusqu'à 200mm. Ils sont couramment utilisés dans les applications de choix et de place, etc. Si vous avez des demandes ou des questions, s'il vous plaît contactez-nous!

Code de commande:

Données techniques:

Taille du trou (mm)	6	10	15	20	25	32
Fluide	Air (sans lubrifiant)
Pression de preuve	10,05 MPa
Pression de fonctionnement maximale	00,7 MPa
Min Pression de fonctionnement	0.15 MPa	0.1 MPa		00,05 MPa
Température ambiante et fluide	-10 à +60 °C (pas de congélation)
Vitesse du piston (mm/s)	30 à 300	30 à 800	30 à 700		30 à 600
Cushion	Pare-chocs en caoutchouc
Plage réglable de course	0 à -5 mm par rapport à la course standard
Taille du port	M5x0.8				1/8 de "
Type de roulement	Les roulements à rouleaux (CXSM) et les roulements à rouleaux à billes (CXSL) (mesures identiques pour les deux)

Un coup de cœur:

Numéro de modèle	Traction standard (mm)	Tracé long (mm)
Le code de référence:	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
Le numéro de série	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
Le code de référence est le CXSL10.
Le code de référence est le code de référence.	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
Le code de conduite est le code de conduite suivant:
Le numéro de série:	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
Le code de référence est le CXSL20.
Le code de référence est le CXSM25.	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
Le code de référence est le CXSL25.
Le numéro de série:	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
Le code de référence est:

Résultats théoriques:

Taille du forage (mm)	Taille de la tige (mm)	Direction de fonctionnement	Surface du piston (mm2)	Pression de travail (MPa)
Taille du forage (mm)	Taille de la tige (mm)	Direction de fonctionnement	Surface du piston (mm2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
Le code de conduite:	4	À l'extérieur	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
Le code de conduite:	4	Dans	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
Le code de la marque	6	À l'extérieur	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
Le code de la marque	6	Dans	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
Le code de conduite:	8	À l'extérieur	353	35.3	-	70.6	106	141	177	212	247
Le code de conduite:	8	Dans	25.2	25.2	-	50.4	75.6	101	126	151	176
Le code de conduite:	10	À l'extérieur	628	62.8	-	126	188	251	314	377	440
Le code de conduite:	10	Dans	471	47.1	-	94.2	141	188	236	283	330
Le produit doit être soumis à un contrôle d'approvisionnement.	12	À l'extérieur	982	98.2	-	196	295	393	491	589	687
	12	Dans	756	75.6	-	151	227	302	378	454	529
Le code de la marque	16	À l'extérieur	1608	161	-	322	482	643	804	965	1126
Le code de la marque	16	Dans	1206	121	-	241	362	482	603	724	844

Note: la puissance théorique (N) = pression (MPa) x surface du piston (mm2)

Notre production:

Plus de cylindres pneumatiques:


Cylindre à piston	Mini-bouteille	Cylindre compact	Cylindre de table de glissement

Cylindre guidé	Cylindre sans barre	Cylindre à doigt	Cylindre rotatif

Produits connexes:


Ventilateur pneumatique	RFR pneumatique	Montage pneumatique	Tubes pneumatiques

Concentrez-vous sur vos exigences, vous offrir la meilleure solution:

√ Contactez-nous si vous avez des doutes

√ Contactez-nous si vous avez besoin de changer quelque chose

√ Contactez-nous si ce n'est pas celui que vous cherchez

√ Contactez-nous si vous faites de la conception

Bienvenue à toute question et enquête!
