| Lieu d'origine: | Chine |
| Nom de marque: | TURBO or OEM |
| Certification: | CE, ISO |
| Numéro de modèle: | SQP75 |
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Sac en PVC, boîte intérieure, boîtier, puis emballé par palette |
| Délai de livraison: | Une semaine après le paiement |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 100000 pièces par mois |
| Nom de la partie: | Valve à impulsions de 3 pouces | Taille du port: | 3 pouces |
|---|---|---|---|
| Matériel: | Aluminium, SS304, fil émaillé | Voltage: | DC, AC tous disponibles |
| Pression de travail: | 0.3 à 0,8Mpa | La vie professionnelle: | Plus d'1 million de fois |
| Mettre en évidence: | SQP75-IN Ventilateur à impulsion,Valve à impulsion sous-marine de 3',SQP75 Valve de diaphragme |
||

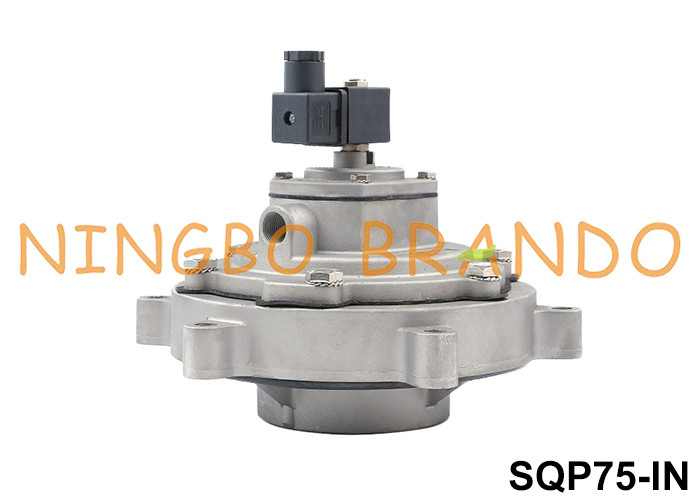

Ventilateur à impulsion sous-marin de type turbo SQP75-IN de 3' pour réservoir carré
La soupape électromagnétique, soupape à impulsion, pour le collecteur de poussière, a deux voies de gaz à l'intérieur, et est contrôlée par un pilote électromagnétique et une bobine pour l'ouverture et la fermeture.la soupape de diaphragme présente de bonnes caractéristiques de débit d'airLa valve à impulsion turbo peut s'ouvrir à une vitesse rapide, environ 0,023-0,027secondes, et peut se fermer rapidement pour souffler une grande pression pour éliminer la poussière.
La soupape turbo est assemblée avec un bouchon d'extrémité supérieure et un bouchon d'extrémité inférieure, le tout est fabriqué à partir de fonte sous pression en aluminium et est fixé par des vis SS304.
La valve à impulsion peut être divisée en deux types, en bas 1 1/2 " est une valve à diaphragme simple, et au-dessus de 1 1/2 " est une valve à double diaphragme.Et le diaphragme est fait de tissu de haute qualité injecté avec du nitrile, assure une durée de vie élevée et longue.
La soupape à impulsion turbo est assemblée avec une bobine solénoïde, qui est faite de matériau de classe de protection IP65.
Les avantages:
Toutes les vannes à impulsions turbo sont disponibles en version pneumatique et électrique et dans ce dernier cas, les vannes à impulsions turbo ont un modèle pilote unique pour toute la gamme.
La gamme complète de diaphragmes à haute efficacité à impulsion à jet de 3/4 ", 1 ", 1 1/2 ", 2 ", 2 1/2 ", 3 "
La soupape à impulsions a été développée pour optimiser les systèmes de nettoyage avec une ouverture et une fermeture rapides
des temps permettant d'obtenir une pression maximale élevée à l'intérieur des éléments filtrants avec une consommation d'air modérée, assurant ainsi efficacité et efficacité.
Taille du port: 3"
Type: type d'insertion
Spécification du modèle:
| Pression de travail | 0de 0,5 à 7,5 bar |
| Moyen de travail | Air comprimé propre et sec |
| Conditions de travail |
-40 à 100°C, utilisez un diaphragme normal -30 à 200°C utiliser un diaphragme à haute température |
| Voltage de fonctionnement |
Le système d'alimentation doit être équipé d'un système d'alimentation électrique. DC, 24v et 15w |
| Calcaires isolants | F |
| Norme de bobine électromagnétique | Nombre d'unités |
| Tolérance à la tension | + - 10% |
| Installation d'une bobine magnétique | 360 degrés |
| Classe de protection | Pour la protection contre la corrosion |
| Le type | Commande pneumatique ou électrique |
| Vitesse de départ ouverte | 0.023-0.027 secondes |
| La vie professionnelle | Plus d'un million de cycles |
| Qty du diaphragme | 3/4 "à 1" est une valve à diaphragme simple, 1 1/2 "à 4" est une double valve à diaphragme |
| Nom de l'entreprise | Peut installer un silencieux pour éliminer le bruit, le fil de connexion est G3/8 " |
Spécifications techniques de la soupape à impulsion turbo:
| Pression de travail | Moyen de travail | Voltage | Plage de température | Humidité relative de l'air | Classe de protection | Durée de vie du diaphragme |
| 0.3-0.8MPa | de l'air pur | 220 V courant alternatif |
NBR, nitrile, -40 à 82°C Viton, -29 à 232 °C |
≤ 80% | Pour la protection contre la corrosion | Plus de 1 million de fois ou plus de 2 ans |
| 0.3-0.8MPa | de l'air pur | 110 V courant alternatif |
NBR, nitrile, -40 à 82°C Viton, -29 à 232 °C |
≤ 80% | Pour la protection contre la corrosion | Plus de 1 million de fois ou plus de 2 ans |
| 0.3-0.8MPa | de l'air pur | 24 V courant alternatif |
NBR, nitrile, -40 à 82°C Viton, -29 à 232 °C |
≤ 80% | Pour la protection contre la corrosion | Plus de 1 million de fois ou plus de 2 ans |
| 0.3-0.8MPa | de l'air pur | 24 V en courant continu |
NBR, nitrile, -40 à 82°C Viton, -29 à 232 °C |
≤ 80% | Pour la protection contre la corrosion | Plus de 1 million de fois ou plus de 2 ans |
Dimensions globales de la soupape à impulsion SQP75
Structure interne de la vanne à impulsions et pièces principales:
| Nom de la partie | Matériel |
| L'aéronef est un appareil électrique | fils émaillés de haute qualité |
| Assemblage de l'armature | SS304 et 430FR |
| Petit plafond commun | Aluminium de type ADC |
| Le diaphragme | NBR (nitrile, buna-n) |
| Couvercle supérieur | Aluminium de type ADC |
| Une grande source | SS304 |
| Des vis | SS302 |
| Le phoque | NBR, Viton, tout peut être personnalisé |
| Corps principal | Aluminium de type ADC |
- Je vous en prie.
1Un kit de réparation du diaphragme: M25, M40, M50, M75.
2. des soupapes à jet à impulsion turbo équipées: FP20, FM20, FP25, FM25, DP20, DM20, DP25, DM25, EP25, EM25, SQP20, SQM20, SQP25, SQM25, FDP20, FDM20, FDP25, FDM25, FP40, FM40, DP40, DM40, EP40, EM40, SQP50, SQM50,SQP55Le nombre total d'émissions de dioxyde de carbone est estimé à 0,9%.
3Les soupapes à turbine à impulsion à jet fournies par Brando: SQP75-IN, FP40, FP65.
