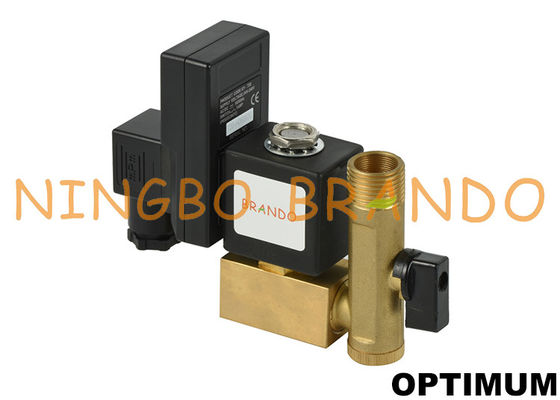

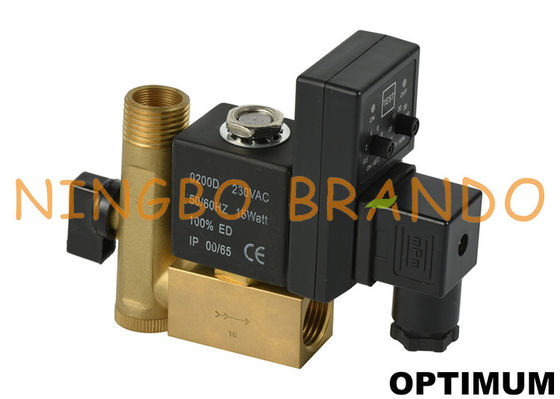

Vanne de vidange automatique de minuterie électronique OPTIMUM pour compresseur d'air

Vanne de vidange automatique de minuterie électronique OPTIMUM pour compresseur d'air

La vanne de vidange électronique JORC Type OPTIMUM est associée à l'électrovanne par la minuterie électronique à semi-conducteurs du circuit analogique pour réaliser la décharge automatique de l'eau condensée du système d'air comprimé.Les vannes de vidange électroniques sont largement utilisées dans les composants des systèmes d'air comprimé tels que les filtres, les séparateurs, les sécheurs, les réservoirs de stockage de gaz et les pieds d'égouttement.Le temps et l'intervalle de décharge peuvent être ajustés en fonction des différents besoins.
Traits:
1. Un modèle convient à toutes les applications, facile à installer, entièrement automatique, sans entretien.
2. L'intervalle et le temps de décharge sont réglables et ont des boutons de test.
3. Une variété de tensions, une variété d'interfaces sont disponibles.
4. Soupape à action directe de grand diamètre de 4,5 mm, joint en caoutchouc fluoré.
5. Équipé d'un filtre à clapet à bille, séparé du robinet de vidange.

Paramètre technique deÉlectrovanne de vidange à minuterie électronique OPTIMUM de type JORC :

Affichage du filtre de la vanne électronique de vidange des condensats commandée par minuterie de type Jorc :

Affichage de travail de la vanne électromagnétique de vidange contrôlée par minuterie de type optimal :

Électrovanne de vidange temporisée de type Split ou combinée de type JORC au choix :

Plus de détails sur le purgeur de condensat électronique OPTIMUM dans la vidéo Youtube ci-dessous :

Vérifiez l'état de fonctionnement de la vanne de vidange électronique :

Il est recommandé de vérifier l'état de fonctionnement de la vanne de vidange électronique en appuyant sur le bouton de test manuel de la minuterie chaque fois que vous vérifiez le système d'air comprimé.

Procédez comme suit:
1) Fermez la vanne à bille d'isolement et appuyez sur le bouton de test pour vous assurer que la vanne de vidange électronique est isolée du système de pression d'air (à pression nulle)

2) Couper l'alimentation de la vanne de vidange.

3) Retirez la bobine (la vanne de vidange électronique doit être mise hors tension avant que la bobine ne soit retirée, sinon la bobine sous tension brûlera après avoir quitté le corps de la vanne), démontez l'électrovanne, retirez le bouchon de la vanne et le ressort, et rincez le corps de la vanne et le tiroir avec de l'eau.Et le ressort, puis réinstallé, le défaut peut être éliminé.

Lors de l'utilisation de la vanne de vidange électronique, les points suivants doivent être notés :
1. Avant d'installer la vanne de vidange, il est préférable d'éliminer les boues, les déchets de cuivre, la rouille, etc. du système d'air comprimé.Il est recommandé de vidanger le système pendant 3 à 5 minutes à pleine pression avant d'installer la vanne de vidange.

2. La direction du drainage est la même que la direction de la flèche sur le corps de la vanne.

3. La tension d'alimentation doit correspondre à la tension de la vanne de vidange (la tension de la vanne de vidange est indiquée sur la bobine).Ne branchez pas la mauvaise alimentation.

4. Le commutateur de membrane de test sur la minuterie est un bouton de test manuel.Chaque fois que le bouton est enfoncé, la vanne de vidange est déchargée une fois.Ce bouton est utilisé pour vérifier l'état du drainage à tout moment dans le travail quotidien.

5. Les deux boutons de la minuterie sont utilisés pour régler la décharge et le temps d'intervalle.L'utilisateur doit ajuster le temps en fonction du climat et des conditions de travail.

6. En plus de la fonction de connexion, les petites vis sur la boîte de jonction de la vanne de vidange ont pour fonction d'appuyer sur le joint pour empêcher l'eau de pénétrer dans la minuterie et la bobine, alors assurez-vous de bien serrer.Sinon, le joint ne sera pas étanche, ce qui provoquera le coil.Et la combustion de la minuterie.L'écrou de blocage du terminal est également étanche, assurez-vous donc de le serrer.

7. Lorsque la vanne de vidange électronique est utilisée, l'électrovanne peut ne pas être bien fermée, ce qui fuit toujours.Habituellement, le défaut n'est pas causé par la qualité de la vanne de vidange elle-même.La raison en est que le condensat est trop sale et que les minuscules particules solides qu'il contient pénètrent dans le bouchon de la vanne et coincent le tiroir.
