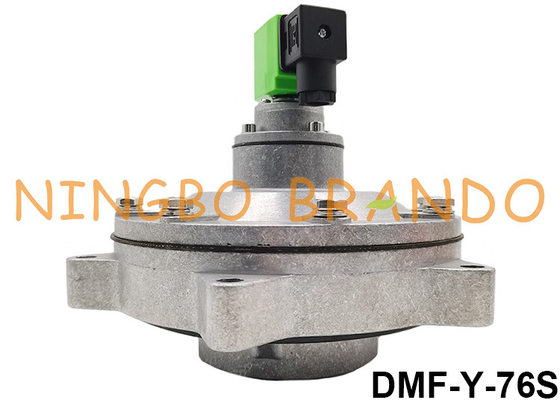

BFEC DMF-Y-76S Submergé 3 '' Vanne à jet d'impulsion pour collecteur de poussière pour filtre à manches 24V

BFEC DMF-Y-76S Submergé 3 '' Vanne à jet d'impulsion pour collecteur de poussière pour filtre à manches 24V

À propos du diaphragme :
Le diaphragme de la soupape d'impulsion est divisé en deux, chambre à gaz (avant et arrière), lors de la commutation d'air comprimé, l'air comprimé à travers l'orifice d'étranglement dans la chambre à gaz après à ce moment de la pression de la chambre à gaz va diaphragmer les composants.
Près des sorties de vanne, la vanne d'impulsion est en état "fermé".
L'instrument de contrôle de l'injection d'impulsions signale que la valve d'impulsion a reculé, après que la chambre à gaz a mis le stomate ouvert, et la perte de pression de la chambre à gaz après rapidement, les composants du diaphragme ont déplacé l'air comprimé.Une vanne perd l'injection d'exportation, vanne d'impulsion dans l'état "ouvert".

Le diaphragme est endommagé, après un travail à long terme, le diaphragme est sujet à la fatigue, à l'oxydation, etc., entraînant l'apparition du port de décompression à long terme, la valve à impulsions ne fonctionne pas, le traitement consiste à remplacer le diaphragme

Données techniques de la vanne à jet pulsé immergé de la série SBFEC de type DMF :

Dimension principale :

Vanne à jet d'impulsion série BFEC DMF pour système de dépoussiérage :

Filtre à sac à jet d'impulsion avec vanne de dépoussiérage principe de fonctionnement :

Le gaz contenant de la poussière pénètre au milieu du dépoussiéreur et le réservoir inférieur traverse le sac anti-poussière pour pénétrer dans le boîtier supérieur en raison de divers effets du sac anti-poussière.Le gaz de poussière est séparé, la poussière est aspirée sur le sac à poussière et le gaz passe à travers le sac à poussière et pénètre dans le réservoir supérieur du venturi et est évacué de la sortie d'air.

Pendant le processus de purification du gaz contenant de la poussière à travers le sac à poussière, à mesure que le temps augmente, de plus en plus de poussière s'accumule sur le sac à poussière, de sorte que la résistance du sac augmente progressivement et la quantité de gaz traversant le sac est progressivement réduit, afin d'éliminer la poussière.L'appareil peut fonctionner normalement, la résistance doit donc être contrôlée dans une plage limitée (généralement > 120-150 mm de colonne d'eau).De cette façon, lorsque la résistance atteint une plage limitée, le contrôleur d'impulsions émettra une instruction pour déclencher chaque électrovanne à impulsions DMF-Y-76S en séquence pour ouvrir l'électrovanne à impulsions DMF-Y-76S.L'air comprimé dans le sac gonflable est pulvérisé dans le sac à poussière correspondant par le tube venturi à travers les trous du tuyau de pulvérisation, et le sac à poussière est rapidement dilaté sous l'action inverse du flux d'air, de sorte que la poussière accumulée sur la surface du sac à poussière est détaché et le sac à poussière est restauré à son état initial.État du filtre.La poussière qui a été éliminée tombe dans la trémie à cendres et est évacuée du corps par le système d'évacuation des cendres.La poussière accumulée sur le sac à poussière étant régulièrement éliminée, le gaz purifié passe normalement pour assurer le fonctionnement normal du dépoussiéreur.
