Lieu d'origine: | Ningbo, Chine |
Nom de marque: | BRANDO |
Certification: | CE, ISO |
Numéro de modèle: | 4H230C-08 |
Quantité de commande min: | 1 pc |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Sachet en plastique, boîte, carton, palette |
Délai de livraison: | 4 à 7 jours ouvrables |
Conditions de paiement: | T/T, Paypal, Western Union |
Capacité d'approvisionnement: | 200000 PCs par mois |
Nom du produit: | Valve de levier de main | Fluide: | Air (être filtré de l'élément filtrant de 40μm) |
---|---|---|---|
Taille du port: | In=Out=1/4 », Exhaust=1/8 » | Type de valve: | 5 position de la manière 3 |
Plage de pression: | MPA 0 à 1,0 | Max Pressure Resistance: | 1,5 MPA |
Matériau du corps: | Alliage d'aluminium | Opération: | Type à action directe de contrôle manuel |
Surligner: | Vanne à levier manuel 4H230C-08,vanne à levier manuel Airtac,vanne de commande d'air pneumatique |

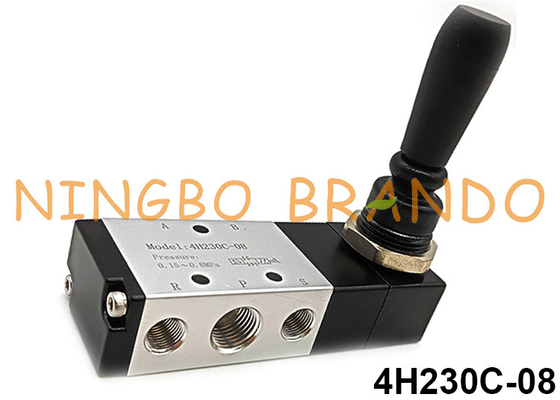

4H230C-08 Vanne à levier manuel Airtac Type Air Control 5 voies 3 positions
Le 4H230C-08 est une vanne directionnelle pneumatique manuelle avec un fonctionnement à quatre voies et cinq orifices (P = Pression, A = Sortie 1, B = Sortie 2, EA = Échappement pour l'orifice A, EB = Échappement pour l'orifice B).Les vannes à quatre voies, à trois positions et à centre fermé sont généralement utilisées pour arrêter un vérin à double effet en course partielle, avec tous les orifices fermés en position centrale.
Caractéristiques du produit:
1. Fonctionnement manuel, actionnement en douceur et orientation exacte et fiable ;
2. La structure de colonne coulissante a une bonne étanchéité et un poids léger et est facile à installer et à démonter;
3. Le trou interne adopte une technologie de traitement spéciale qui a peu de frottement d'attrition, une longue durée de vie;
4. Pas besoin d'ajouter de l'huile pour la lubrification ;
5. Le montage sur panneau facilite l'installation et l'application.
Données techniques de la vanne à levier manuel de la série 4H :
Modèle | 210-06 | 230-06 | 210-08 | 230-08 | 310-08 | 330-08 | 310-10 | 330-10 |
Fluide | Air (à filtrer par élément filtrant 40μm) | |||||||
en fonctionnement | Type à action directe à commande manuelle | |||||||
Taille du port |
Entrée=Sortie= Échappement=1/8'' |
Entrée=Sortie=1/4'', Échappement=1/8'' |
Entrée=Sortie= Échappement=1/4'' |
Entrée=Sortie=3/8'', Échappement=1/4'' |
||||
Taille d'orifice (Cv) |
4H210-08 : 17,0 mm² (Cv=1,0) 4HA230C-08 : 13,6 mm² (Cv=0,8) |
4H310-08 : 28,0 mm² (Cv=1,65) 4HA330C-08 : 21,3 mm² (Cv=1,25) |
||||||
Type de soupape | 5/2 voies | 5/3 voies | 5/2 voies | 5/3 voies | 5/2 voies | 5/3 voies | 5/2 voies | 5/3 voies |
Plage de pression | 0 à 1,0 MPa (0 à 145 psi) | |||||||
Pression d'épreuve | 1,5 MPa (215 psi) | |||||||
Température | -20 à +70℃ | |||||||
Matériau du corps | Alliage d'aluminium | |||||||
Angle de fonctionnement | ±15° | ±8,5° | ±15° | ±8,5° | ±18° | ±10° | ±18° | ±10° |
Code de commande de la vanne à levier manuel de la série 4H :
Dimension de la vanne à levier manuel de la série 4H :
Structure interne de la série 4HVanne à levier manuel :
Vidéo de production des vannes pneumatiques BRANDO :
Plus de produits pneumatiques à choisir :
Vannes pneumatiques 2/2 voies | Vannes pneumatiques 3/2 voies | Vannes pneumatiques 5/2 voies | Vannes pneumatiques 5/3 voies |
Électrovannes Namur | Unité FRL | Vérins pneumatiques | Silencieux et Raccords |
