La bobine de vanne électromagnétique de réfrigération de série d'EVR convient pour différents genres de humidité élevé, de fluctuations fréquentes de la température, et de bobines scellées de longue vie. La bobine de solénoïde remplace le fil ordinaire par un fil enduit d'un vernis isolant. Le fil est enroulé dans une forme en spirale, et une vraie bobine de solénoïde est constituée par le champ magnétique existant autour du fil. Le remplacement du fil ménage de l'espace, et donc, la bobine de solénoïde peut le champ magnétique minimum est employée pour former la plus haute résistance de champ magnétique. Tout simplement, la formation de la bobine de solénoïde est le processus de l'électromagnétisme, et la formation de solénoïde a une influence importante sur les propriétés de formation de l'alliage léger. Par conséquent, la sélection de la bobine devrait être déterminée selon les besoins de la pièce de déformation de l'objet.

Paramètre technique des bobines de vanne électromagnétique de réfrigération de série d'EVR :

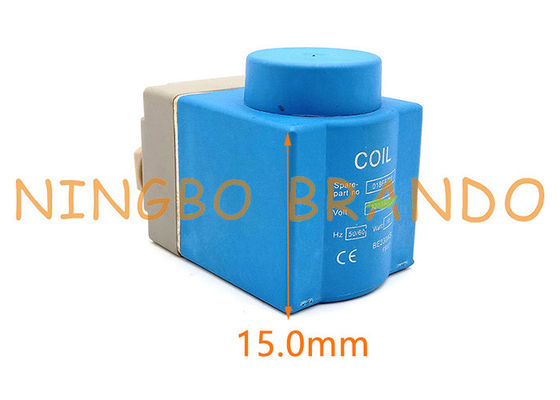

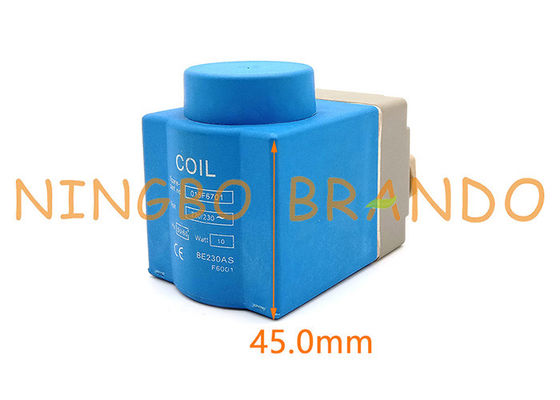

Dimension de Mian des bobines de vanne électromagnétique de système de refroidissement de congélation et d'EVR :

Diagramme de déconstruction des bobines d'électrovanne de refrigeraiton d'EVR :

L'affichage de production de la vanne électromagnétique d'AC220V/DC24V love pour le système de refroidissement de congélateur :

La température de la bobine de solénoïde est trop haute, entraînant le burn-out :

Le noyau de fer mobile dans la bobine de la vanne électromagnétique est attiré par la bobine quand la valve active, et conduit la bobine pour se déplacer, changeant de ce fait l'état de conduction de la valve ; le soi-disant sec ou l'humide se rapporte seulement à l'environnement de travail de la bobine, et pour l'action de valve, grande différence.

Cependant, nous savons que l'inductance d'une bobine d'air-noyau est différente de l'inductance du noyau de fer dans la bobine. L'ancien est petit et ce dernier est grand. Quand la bobine est reliée au courant alternatif, l'impédance produite par la bobine n'est pas de même, pour la même bobine, quand la même fréquence du courant alternatif est appliquée, l'inductance changera avec la position du noyau, c.-à-d., ses changements d'impédance avec la position du noyau. Quand l'impédance est petite, le courant traversant la bobine augmentera ;

Quand la bobine de la vanne électromagnétique est dans l'état fonctionnant (activé), le noyau de fer est sucé pour former un circuit magnétique fermé, c.-à-d., quand l'inductance est à l'état maximum, la chaleur est normale, mais le noyau de fer ne peut pas être sans à-coup sucé une fois activé. L'inductance de la bobine est réduite, l'impédance est réduite, et le courant est également augmenté. Ceci rend la bobine actuelle trop grande et la vie est affectée. Par conséquent, les taches d'huile gêner le mouvement du noyau de fer, et de l'action est lente une fois activées, et même ne peut pas être complètement entièrement absorbées, de sorte que la bobine active fréquemment. Dans un état où l'impédance est moins que normale, ce peut être un facteur que la bobine est souvent surchauffée.

Pour un électro-aimant de C.C, l'augmentation de la température de la bobine activée est principalement due à l'énergie consommée par la résistance de la bobine étant convertie en chaleur, faisant monter la température du fil ;

Pour l'électro-aimant à C.A., en plus de la hausse de température de chauffage provoquée par la résistance de la bobine elle-même, il y a une autre raison, c.-à-d., le chauffage du noyau de fer, le champ magnétique alternatif produit d'un courant induit dans le noyau de fer, et le courant consomme une partie de l'énergie électrique, faisant réchauffer le noyau de fer. (Le cuiseur d'induction est d'employer ce principe pour augmenter la température du fond de fer du pot), parce que la bobine est enroulée autour du noyau de fer, la chaleur est transférée à la bobine, de sorte que les hausses de la température de bobine, afin de réduire la perte actuelle induite (courant de Foucault) du noyau de fer, des électro-aimants à C.A., comme des transformateurs, devraient être isolées avec une tôle d'acier de silicium comme noyau pour réduire la perte et pour réduire la hausse de la température.
