Lieu d'origine: | La Chine |
Nom de marque: | Brando |
Certification: | CE |
Numéro de modèle: | 1068/3 |
Quantité de commande min: | 100 PCs |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Différentes boîtes, carton, palette |
Délai de livraison: | 4-7 jours |
Conditions de paiement: | L/C, T/T, Paypal, Western Union, MoneyGram |
Capacité d'approvisionnement: | 100000 PCs par mois |
Nom de produit: | Vanne électromagnétique de réfrigération | Numéro de commande: | 1068/3, 1068/3S, 1068/3A6, 1068/3A7 |
---|---|---|---|
Taille gauche: | 3/8" | Type de connexion: | ODS (soudure) |
Opération de valve: | Pilote à membrane | Tensions: | C.A. 220/230V (50/60Hz), C.A. 240V |
Option de bobine: | HM2, HM3 | Fonction: | Manière 2 normalement fermée |
Ligne application de système: | La ligne de décharge, à gaz chaud dégivrent la ligne, ligne liquide, canalisation d'aspiration | Application: | Réfrigérateur, congélateur, climatiseur, refroidisseur…. |
Surligner: | 1068/3 vanne électromagnétique de congélation,3/8" vanne électromagnétique de congélation de soudure,Castel Type 1068/3 |
Électrovanne de congélation du système de réfrigération à souder 1068/3 3/8 ''

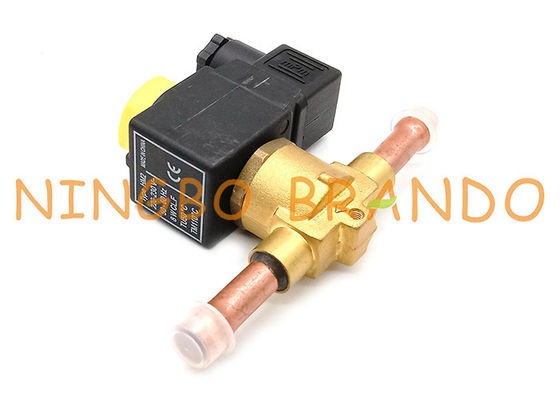

L'illustration est une électrovanne de type castel 1068/3, taille de port de soudure ODS 3/8'', 2 voies normalement fermées, 220/230V AC (50/60Hz), tensions AC 240V (d'autres tensions peuvent être personnalisées), code de commande : 1068/3, 1068/3S, 1068/3A6, 1068/3A7.
BRANDO propose une grande variété de tailles et de styles d'électrovannes qui peuvent être utilisées dans les systèmes de réfrigération et de climatisation pour contrôler électriquement le débit de réfrigérant.Les électrovannes sont des ''vannes d'arrêt'' à commande électrique.Ceux-ci sont soit entièrement ouverts, soit entièrement fermés.N'oubliez pas qu'ils ne modulent pas le débit.
Principe de fonctionnement
L'électrovanne de réfrigération est un composant de base de l'automatisation utilisé pour contrôler la direction du fluide, qui appartient à l'actionneur ;il est généralement utilisé pour le contrôle mécanique et les vannes industrielles pour contrôler la direction du fluide, de manière à obtenir le contrôle de l'interrupteur de la vanne.
Il y a une cavité fermée dans l'électrovanne avec des trous traversants à différentes positions.Chaque trou mène à un tube différent.Au milieu de la cavité se trouve la valve.Des deux côtés se trouvent deux électroaimants.Quel côté de la bobine magnétique sera attiré lorsque le corps de vanne est alimenté.De quelle manière, en contrôlant le mouvement du corps de vanne pour bloquer ou fuir différents trous de décharge d'huile, et le trou d'entrée d'huile est normalement ouvert, l'huile hydraulique entrera dans les différents tuyaux de décharge d'huile, puis la pression d'huile poussera l'huile cylindre Le piston, le piston entraîne la tige de piston et la tige de piston entraîne le dispositif mécanique à se déplacer.De cette manière, le mouvement mécanique est contrôlé en contrôlant le courant de l'électroaimant.
Dimension et données de l'électrovanne de type Castel :
Modèle
|
Connexion
|
Dimension
|
Type de bobine
|
|||
SAE (évasement), ODF (soudure)
|
H1
|
H2
|
L1
|
Q
|
HM2
HM3
|
|
1020/2
|
1/4''SAE
|
75
|
62,5
|
58
|
-
|
|
1020/3
|
3/8'' SAE
|
65
|
||||
1028/2
|
ODF 1/4''
|
32,5
|
125
|
|||
1028/3
|
ODF 3/8''
|
62,5
|
125
|
|||
1064/3
|
3/8'' SAE
|
82
|
69,5
|
68
|
||
1064/4
|
1/2''SAE
|
72
|
||||
1068/3
|
ODF 3/8''
|
111
|
||||
1068/4
|
ODF 1/2''
|
127
|
||||
1070/4
|
ODF 1/2''
|
91
|
75,0
|
100
|
45
|
|
1070/5
|
ODF 5/8''
|
106
|
||||
1078/4
|
ODF 1/2''
|
127
|
||||
1078/5
|
ODF 5/8''
|
173
|
||||
1078/9
|
1 1/8'' ODF
|
115
|
96,0
|
250
|
80
|
|
1078/11
|
1 3/8'' ODF
|
172
|
138,0
|
278
|
68
|
|
1090/5
|
5/8''SAE
|
106
|
78,0
|
120
|
57
|
|
1090/6
|
3/4''SAE
|
106
|
78,0
|
124
|
57
|
|
1079/7
|
ODF 7/8''
|
91
|
75,0
|
190
|
45
|
|
1079/11
|
1 3/8'' ODF
|
115
|
96,0
|
292
|
80
|
|
1079/13
|
1 5/8'' ODF
|
172
|
138,0
|
278
|
68
|
|
1098/7
|
ODF 7/8''
|
106
|
78,0
|
180
|
57
|
|
1099/9
|
1 1/8'' ODF
|
106
|
78,0
|
216
|
57
|
|
1099/11
|
1 3/8'' ODF
|
157
|
127,0
|
291
|
68
|
Vidéo produit de l'électrovanne de type Castel 1068/3 :
