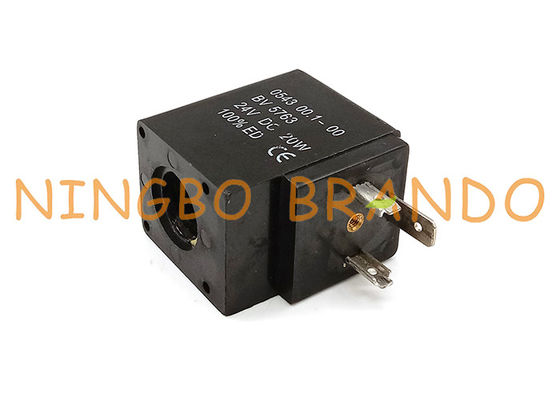

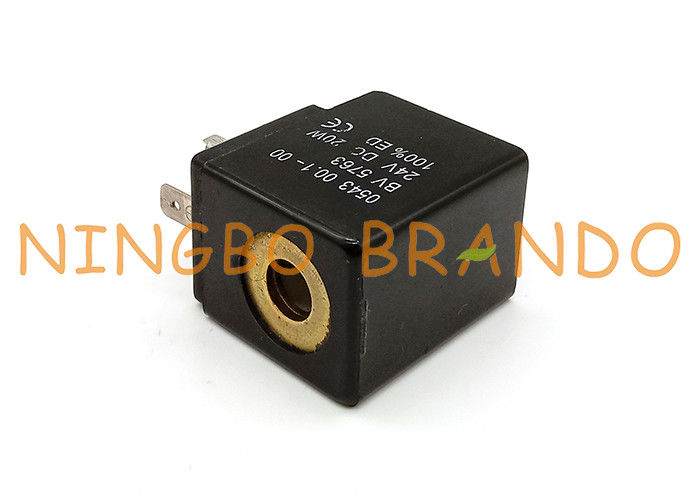

Type bobine magnétique de 0543 Nass de solénoïde de câblage cuivre du système 13 30mm

Type bobine magnétique de 0543 Nass de solénoïde de câblage cuivre du système 13 30mm

La bobine de solénoïde de 5043/5045 est une part importante de la soupape de vidange électronique, et la synchronisation automatique de l'effet de drainage est réalisée par le contrôle de la bobine de solénoïde et de la minuterie. La soupape de vidange électronique est assortie avec la vanne électromagnétique par la minuterie électronique à semi-conducteur de circuit analogue pour réaliser la décharge automatique de l'eau condensée du système d'air comprimé. Les soupapes de vidange électroniques sont très utilisées dans des parties du système d'air comprimé telles que des filtres, des séparateurs, des dessiccateurs, des cuves de stockage de gaz, et des pieds d'égouttement. Le temps et l'intervalle de décharge peuvent être ajustés selon les différents besoins. Installez la soupape de vidange électronique. Note que la direction de la flèche sur le corps de valve devrait être identique que la direction du flux du condensat. La soupape de vidange électronique peut être installée dans n'importe quelle position. Un conteneur devrait être placé au débouché de la valve pour rassembler le condensat. Il peut également être réalisé en plaçant le tube, mais faire attention à ne pas utiliser un tuyau qui ne résiste pas quand la valve est ouverte.

Quel est un solénoïde ?
Le solénoïde est le terme générique pour une bobine de fil utilisée comme électro-aimant. Il se rapporte également à n'importe quel dispositif qui convertit l'énergie électrique en consommateur d'énergie mécanique un solénoïde. Le dispositif crée un champ magnétique du courant électrique et emploie le champ magnétique pour créer le mouvement linéaire. Les applications communes des solénoïdes sont d'actionner un commutateur, comme le démarreur dans une automobile, ou une valve, comme dans un système d'arrosage.

Comment travaux d'un solénoïde
Un solénoïde est une bobine du fil dans une forme de tire-bouchon enroulé autour d'un piston, souvent fait de fer. Comme dans des tous les électro-aimants, un champ magnétique est créé quand un courant électrique traverse le fil. Les électro-aimants ont un avantage par rapport aux aimants permanents c'est-à-dire qu'ils peuvent être commutés en marche et en arrêt par l'application ou le retrait du courant électrique, qui est ce qui les rend utiles comme commutateurs et valves et leur permet d'être entièrement automatisés.

Comme tous les aimants, le champ magnétique d'un solénoïde déclenché a les poteaux positifs et négatifs qui attireront ou repousseront le matériel sensible aux aimants. Dans un solénoïde, le champ électromagnétique imprime le piston au mouvement vers l'arrière ou en avant, qui est comment le mouvement est créé par une bobine de solénoïde.

Paramètre technique des bobines électroniques de solénoïde de soupape de vidange :

Dimension principale des bobines de 5043/5045 solénoïde pour la soupape de vidange électronique de l'eau :

Élargissement de détail de 14 millimètres à l'intérieur de hautes bobines électriques de solénoïde du trou 42 :

Connexion des bobines électromagnétiques de noir d'AC220V/DC24V dans la soupape de vidange électronique :

En cours d'à l'aide de la soupape de vidange électronique, les points suivants devraient être notés :

1. Avant d'installer la soupape de vidange, on le préfère enlever la boue, la chute de cuivre, la rouille, etc. du système d'air comprimé. On lui recommande de vidanger le système pendant 3-5 minutes sous la pleine pression avant d'installer la soupape de vidange.

2. La direction du drainage est identique que la direction de la flèche sur le corps de valve.

3. La tension d'alimentation devrait être compatible à la tension de soupape de vidange (la tension de soupape de vidange est marquée sur la bobine). Ne reliez pas l'alimentation d'énergie fausse.

4. Le contact à membrane d'essai la minuterie est allumé une touche "TEST" manuelle. Chaque fois que le bouton est appuyé sur, la soupape de vidange est déchargée une fois. Ce bouton est utilisé pour vérifier la condition de drainage à tout moment dans le travail quotidien.

5. Les deux boutons de la minuterie sont employés pour ajuster le temps de décharge et d'intervalle. L'utilisateur devrait ajuster le temps selon le climat et les conditions de travail.

6. En plus de la fonction de connexion, les petites vis sur la boîte de jonction de soupape de vidange ont la fonction de presser le phoque empêcher l'eau d'entrer dans la minuterie et la bobine, ainsi être sûr de serrer. Autrement, la garniture ne sera pas imperméable, qui causera la bobine. Et la combustion de la minuterie. Le contre-écrou du terminal est également imperméable, pour être ainsi sûr de serrer.

7. Quand la soupape de vidange électronique est en service, la vanne électromagnétique ne peut être étroitement fermée, qui coule toujours. Habituellement le défaut n'est pas provoqué par la qualité de la soupape de vidange elle-même. La raison est que le condensat est trop sale, et les particules solides minuscules dans lui entrent dans la prise de valve et attrapent la prise de valve.
