| Lieu d'origine: | LA CHINE |
| Nom de marque: | Brando |
| Certification: | CE |
| Numéro de modèle: | DMF-Z-25 |
| Quantité de commande min: | 1 PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | boîtes intérieures, cartons, palettes |
| Délai de livraison: | 7 jours ouvrables |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 100000 PCs par mois |
| Type: | Soupape à diaphragme à angle droit | Puissance: | Solénoïde |
|---|---|---|---|
| Médias: | Air | Taille de port: | 1" pouce |
| structure: | Diaphragme | Matériel de corps: | Alliage d'aluminium |
| Matériel de diaphragme: | NBR (terrain communal), FKM (disponibles) | Nombre de diaphragme: | 1 |
| Pression: | 0,1 à 0.8MPa | La température: | -25 à +80℃ |
| Mettre en évidence: | Impulsion Jet Valve de diaphragme de 1 pouce,Impulsion Jet Valve de filtre à manches,Valve DMF-Z-25 à angle droit |
||

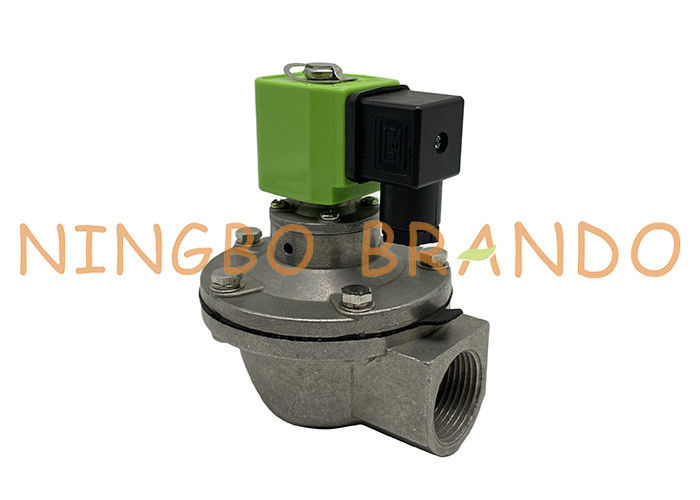

DMF-Z-25 1" valve d'impulsion de collecteur de poussière de filtre à manches de diaphragme de pouce
Principes de fonctionnement :
La valve d'impulsion électromagnétique se compose d'opérateur, de diaphragme et de corps de valve pilotes électromagnétiques. L'en raison de la différence de la pression agissant de deux côtés du diaphragme, le diaphragme est pressé étroitement contre le débouché de la valve pour maintenir les séjours de valve dans la position « clôturée ».
Quand activé par un signal électrique du contrôleur, l'armature électromagnétique se déplacera pour ouvrir l'ouverture de décharge de la cavité arrière. L'air comprimé dans des éclats arrières de cavité à la pression de soulagement et l'air pressurisé en cavité avant soulève le diaphragme pour ouvrir le débouché principal de la valve, puis la valve d'impulsion électromagnétique s'ouvre et démarre au coup.
Quand le signal disparaît et le ressort fonctionne immédiatement pour envoyer l'opérateur pilote de nouveau à sa position originale et pour clôturer l'ouverture de décharge. Le diaphragme fermera le passage par l'effet de la pression pendant cavité avant et le ressort. La valve d'impulsion cesse le soufflement.
L'orifice dans le diaphragme atténue le flux d'air quand l'armature se soulève pour réduire la pression. Quand l'orifice de décharge fermé, le gaz de pression versera dans la cavité avant pour fermer le passage par le diaphragme. La valve d'impulsion cesse le soufflement.
Données techniques de type impulsion à angle droit Jet Valve de SBFEC de série de DMF :
|
Modèle
|
Diametrer nominal
|
Nombre de diaphragmes
|
Admission
|
Débouché
|
Poids (kilogrammes)
|
|
|
millimètre
|
pouce
|
|||||
|
DMF-Z-20
|
Φ20
|
3/4"
|
1
|
G3/4 »
|
G3/4 »
|
0,65
|
|
DMF-Z-25
|
Φ25
|
1 ''
|
1
|
G1 »
|
G1 »
|
0,8
|
|
DMF-Z-40S
|
Φ40
|
1 1/2 »
|
2
|
G1 1/2 »
|
G1 1/2 »
|
1,4
|
|
DMF-Z-50S
|
Φ50
|
2"
|
2
|
G 2"
|
G2
|
2,4
|
|
DMF-Z-62S
|
Φ62
|
2 1/2 »
|
2
|
G2 1/2 »
|
G2 1/2 »
|
3,5
|
|
DMF-Z-76S
|
Φ76
|
3"
|
2
|
G3 »
|
G3 »
|
4,3
|
|
DMF-Z-90S
|
Φ90
|
3 1/2 »
|
2
|
G3 1/2 »
|
G3 1/2 »
|
5,75
|
|
DMF-Z-102S
|
Φ102
|
4"
|
2
|
G4 »
|
G4 »
|
7,3
|
|
DMF-ZL-B
|
Φ20
|
3/4"
|
1
|
G3/4 »
|
Φ27
|
0,75
|
Dimension principale :
Système de Jet Valve For Dust Collector d'impulsion de série de BFEC DMF :
|
Valve de fil
|
3/4"
|
1"
|
1,5"
|
2"
|
2,5"
|
3"
|
4"
|
|
DMF-Z-20
|
DMF-Z-25
|
DMF-Z-40S
|
DMF-Z-50S
|
DMF-Z-62S
|
DMF-Z-76S
|
DMF-Z-102S
|
|
|
Valve rapide de bâti
|
3/4"
|
Admission φ27
|
1"
|
1,5"
|
|||
|
DMF-ZM-20
|
DMF-ZL-B
|
DMF-ZM-25
|
DMF-ZM-40S
|
||||
|
Valve de bride
|
1"
|
1,5"
|
|||||
|
DMF-ZF-25
|
DMF-ZF-40S
|
||||||
|
Valve incorporée
|
1"
|
1,5"
|
Débouché φ62mm
|
Débouché φ75
|
Débouché φ89
|
Débouché φ114
|
Débouché φ102
|
|
DMF-Y-25
|
DMF-Y-40S
|
DMF-Y-50S
|
DMF-Y-62S
|
DMF-Y-76S
|
DMF-Y-102S
|
DMF-Y-102SA
|
|
