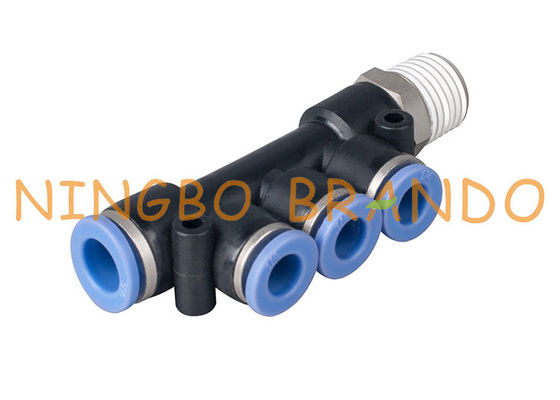

la poussée triple de branche de 1/4" de 8mm à rapide relient les embouts de durites pneumatiques

la poussée triple de branche de 1/4" de 8mm à rapide relient les embouts de durites pneumatiques

Des garnitures d'aplanissement sont utilisées dans tous les types de systèmes d'air comprimé, mais sont les plus utilisées généralement dans les applications ayant les cylindres, les outils, et l'équipement pneumatiques. Elles peuvent être employées pour des applications de l'eau, mais des mesures supplémentaires doivent être prises (pression de montée subite, compatibilité de l'eau, anneau d'insertion, etc. commandés) la poussée sur la méthode de connexion tient compte du changement rapide des composants, ainsi il est idéal si vous avez une source d'air pour les outils multiples qui peuvent être échangés.

Caractéristiques :

1. Fluide : Air, vide, l'eau
2. chaîne de pression : 0-1Mpa (120 livres par pouce carré)
3. pression maximum : 1,5 MPA
4. température ambiante : 0-60℃
5. tube applicable : Unité centrale/garnitures EN NYLON/molles d'air de tuyau de PE

Dimension et code d'ordre des embouts de durites pneumatiques :

Montage masculin droit :

Image	Dimension	Numéro de la pièce.	R	D	L1	L	S	Sortilège intérieur
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8 »	4	8	21	12	3
			R1/4 »	4	9	18	13	3
			R3/8 »	4	10	20	17	3
			R1/2 »	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8 »	6	8	22	12	4
			R1/4 »	6	9	22	13	4
			R3/8 »	6	10	21	17	4
			R1/2 »	6	11	23	21	4
		PC8	R1/8 »	8	8	27	14	4
			R1/4 »	8	9	24	14	6
			R3/8 »	8	10	22	17	6
			R1/2 »	8	11	23	21	6
		PC10	R1/8 »	10	8	29	27	4
			R1/4 »	10	9	30	17	6
			R3/8 »	10	10	28	17	8
			R1/2 »	10	11	24	21	8
		PC12	R1/8 »	12	8	31	19	4
			R1/2 »	12	9	32	19	6
			R3/8 »	12	10	29	19	10
			R1/2 »	12	11	31	21	10

Montage masculin de poussée de coude :

Image	Dimension	Numéro de la pièce.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8 »	4	11	8	19	27	12
			R1/4 »	4	11	9	19	28	13
			R3/8 »	4	11	10	19	30	17
			R1/2 »	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8 »	6	13	8	20	28	12
			R1/4 »	6	13	9	20	29	13
			R3/8 »	6	13	10	20	31	17
			R1/2 »	6	13	11	20	32	21
		PL8	R1/8 »	8	14	8	23	31	14
			R1/4 »	8	14	9	23	32	14
			R3/8 »	8	14	10	23	33	17
			R1/2 »	8	14	11	23	35	21
		PL10	R1/8 »	10	18	8	27	35	27
			R1/4 »	10	18	9	27	36	17
			R3/8 »	10	18	10	27	37	17
			R1/2 »	10	18	11	27	39	21
		PL12	R1/8 »	12	21	8	30	37	19
			R1/2 »	12	21	9	30	38	19
			R3/8 »	12	21	10	30	39	19
			R1/2 »	12	21	11	30	41	21

Montage masculin de pièce en t de branche :

Image	Dimension	Numéro de la pièce.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8 »	4	11	8	19	27	12
			R1/4 »	4	11	9	19	28	13
			R3/8 »	4	11	10	19	30	17
			R1/2 »	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8 »	6	13	8	20	28	12
			R1/4 »	6	13	9	20	29	13
			R3/8 »	6	13	10	20	31	17
			R1/2 »	6	13	11	20	32	21
		PT8	R1/8 »	8	14	8	23	31	14
			R1/4 »	8	14	9	23	32	14
			R3/8 »	8	14	10	23	33	17
			R1/2 »	8	14	11	23	35	21
		PT10	R1/8 »	10	18	8	27	35	27
			R1/4 »	10	18	9	27	36	17
			R3/8 »	10	18	10	27	37	17
			R1/2 »	10	18	11	27	39	21
		PT12	R1/8 »	12	21	8	30	37	19
			R1/2 »	12	21	9	30	38	19
			R3/8 »	12	21	10	30	39	19
			R1/2 »	12	21	11	30	41	21

Liste de tous les embouts de durites pneumatiques en plastique :

Choix des bonnes garnitures pour votre système pneumatique :

Les garnitures aident à commander la force et l'écoulement directionnel du gaz comprimé ou de l'air utilisé dans les systèmes pneumatiques. Une des premières considérations en choisissant un connecteur est le type du navire que vous relierez à comme la flexibilité du tuyau ou du tube, aussi bien que du diamètre intérieur (identification) et de diamètre extérieur (OD) du navire pour assurer à joint et à connexion sécurisée appropriés. Le choix matériel convenable pour votre connecteur pneumatique est également important, y compris la compatibilité ou la résistance de gaz pour chauffer ou la corrosion.

D'autres considérations en choisissant le connecteur droit de système pneumatique incluent :
1. type de la connexion et de la fonction qu'elle remplit
2. pression opérationnelle du système pneumatique
3. gamme de température de fonctionnement
4. conditions de livre par pouce carré pour votre application
5. quantité de vibration produite par le système pneumatique
6. type de fil du montage de réception

Foyer sur vos exigences, offre vous la meilleure solution :

Le √ nous contactent si quelques points vous ont le doute

Le √ nous contactent si devez quelque part changer
Le √ nous contactent sinon celui que vous recherchez

Le √ nous contactent si vous faites concevoir

Accueil à votre toutes question et enquête !
