la poussée de 1/4" de 8mm pour relier la branche masculine piquent les embouts de durites pneumatiques

la poussée de 1/4" de 8mm pour relier la branche masculine piquent les embouts de durites pneumatiques

La poussée de Brando pour relier les embouts de durites pneumatiques (ou les embouts de durites pneumatiques d'aplanissement) sont une méthode rapide et commode de relier des composants dans un système pneumatique. Conçu pour l'usage avec du polyuréthane, le polyéthylène, et la tuyauterie en nylon, nos garnitures composées d'aplanissement sont disponibles dans un grand choix de tailles pour adapter à la tuyauterie s'étendant de 1/8 OD à 1/2 OD. Les configurations nombreuses sont disponibles pour répondre à vos exigences de connexion.

Avantages :
* grâce parfaite d'étanchéité d'air au joint de lèvre
* accouplement sûr sur tout type de tube
* accouplement parfait même en présence des tuyaux avec les coupes diagonales
* fait avec le matériel vierge

Dimension et code d'ordre des embouts de durites pneumatiques :

Montage masculin droit :

Image	Dimension	Numéro de la pièce.	R	D	L1	L	S	Sortilège intérieur
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8 »	4	8	21	12	3
			R1/4 »	4	9	18	13	3
			R3/8 »	4	10	20	17	3
			R1/2 »	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8 »	6	8	22	12	4
			R1/4 »	6	9	22	13	4
			R3/8 »	6	10	21	17	4
			R1/2 »	6	11	23	21	4
		PC8	R1/8 »	8	8	27	14	4
			R1/4 »	8	9	24	14	6
			R3/8 »	8	10	22	17	6
			R1/2 »	8	11	23	21	6
		PC10	R1/8 »	10	8	29	27	4
			R1/4 »	10	9	30	17	6
			R3/8 »	10	10	28	17	8
			R1/2 »	10	11	24	21	8
		PC12	R1/8 »	12	8	31	19	4
			R1/2 »	12	9	32	19	6
			R3/8 »	12	10	29	19	10
			R1/2 »	12	11	31	21	10

Montage masculin de poussée de coude :

Image	Dimension	Numéro de la pièce.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8 »	4	11	8	19	27	12
			R1/4 »	4	11	9	19	28	13
			R3/8 »	4	11	10	19	30	17
			R1/2 »	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8 »	6	13	8	20	28	12
			R1/4 »	6	13	9	20	29	13
			R3/8 »	6	13	10	20	31	17
			R1/2 »	6	13	11	20	32	21
		PL8	R1/8 »	8	14	8	23	31	14
			R1/4 »	8	14	9	23	32	14
			R3/8 »	8	14	10	23	33	17
			R1/2 »	8	14	11	23	35	21
		PL10	R1/8 »	10	18	8	27	35	27
			R1/4 »	10	18	9	27	36	17
			R3/8 »	10	18	10	27	37	17
			R1/2 »	10	18	11	27	39	21
		PL12	R1/8 »	12	21	8	30	37	19
			R1/2 »	12	21	9	30	38	19
			R3/8 »	12	21	10	30	39	19
			R1/2 »	12	21	11	30	41	21

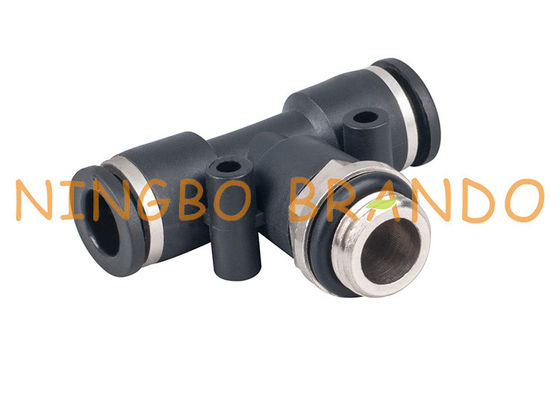

Montage masculin de pièce en t de branche :

Image	Dimension	Numéro de la pièce.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8 »	4	11	8	19	27	12
			R1/4 »	4	11	9	19	28	13
			R3/8 »	4	11	10	19	30	17
			R1/2 »	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8 »	6	13	8	20	28	12
			R1/4 »	6	13	9	20	29	13
			R3/8 »	6	13	10	20	31	17
			R1/2 »	6	13	11	20	32	21
		PT8	R1/8 »	8	14	8	23	31	14
			R1/4 »	8	14	9	23	32	14
			R3/8 »	8	14	10	23	33	17
			R1/2 »	8	14	11	23	35	21
		PT10	R1/8 »	10	18	8	27	35	27
			R1/4 »	10	18	9	27	36	17
			R3/8 »	10	18	10	27	37	17
			R1/2 »	10	18	11	27	39	21
		PT12	R1/8 »	12	21	8	30	37	19
			R1/2 »	12	21	9	30	38	19
			R3/8 »	12	21	10	30	39	19
			R1/2 »	12	21	11	30	41	21

Liste de tous les embouts de durites pneumatiques en plastique :

Choix des bonnes garnitures pour votre système pneumatique :

Les garnitures aident à commander la force et l'écoulement directionnel du gaz comprimé ou de l'air utilisé dans les systèmes pneumatiques. Une des premières considérations en choisissant un connecteur est le type du navire que vous relierez à comme la flexibilité du tuyau ou du tube, aussi bien que du diamètre intérieur (identification) et de diamètre extérieur (OD) du navire pour assurer à joint et à connexion sécurisée appropriés. Le choix matériel convenable pour votre connecteur pneumatique est également important, y compris la compatibilité ou la résistance de gaz pour chauffer ou la corrosion.

D'autres considérations en choisissant le connecteur droit de système pneumatique incluent :
1. type de la connexion et de la fonction qu'elle remplit
2. pression opérationnelle du système pneumatique
3. gamme de température de fonctionnement
4. conditions de livre par pouce carré pour votre application
5. quantité de vibration produite par le système pneumatique
6. type de fil du montage de réception

Foyer sur vos exigences, offre vous la meilleure solution :

Le √ nous contactent si quelques points vous ont le doute

Le √ nous contactent si devez quelque part changer
Le √ nous contactent sinon celui que vous recherchez

Le √ nous contactent si vous faites concevoir

Accueil à votre toutes question et enquête !
