Lieu d'origine: | Ningbo, Chine |
Nom de marque: | BRANDO |
Certification: | CE, ISO |
Numéro de modèle: | PL |
Quantité de commande min: | 5 PCS |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Le sac de PVC, puis boîte intérieure, puis cartonnent, puis palette |
Délai de livraison: | 1 semaine après paiement |
Conditions de paiement: | L/C, T/T, Western Union, Paypal, MoneyGram |
Capacité d'approvisionnement: | 10000000pcs par mois |
Nom de produit: | Embouts de durites pneumatiques | Matériel: | En plastique/en laiton |
---|---|---|---|
Connexion filetée: | G, TNP | Pression d'utilisation: | 0-0.8MPa |
Matériel se reliant de tube: | PA, UNITÉ CENTRALE | Tube se reliant OD: | 3, 4, 6, 8, 10, 12, 16 |
Milieu: | Air comprimé | La température fonctionnante: | 0-60℃ |
Surligner: | 1/8" embouts de durites pneumatiques,embouts de durites pneumatiques de 6mm,accouplement rapide pneumatique |

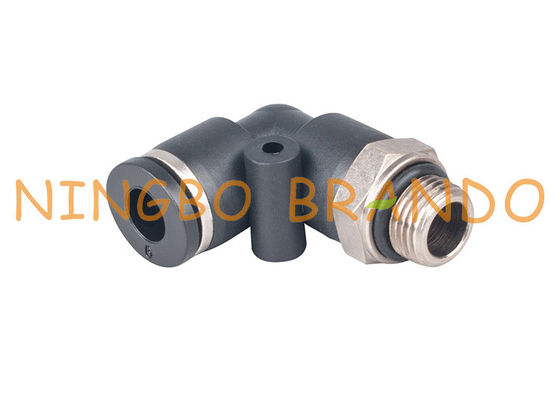

l'enfoncer masculin de coude de 1/8" de 6mm rapide relient les embouts de durites pneumatiques
Les garnitures pneumatiques d'aplanissement, ont également appelé la poussée pour relier des garnitures, fournissent des moyens étanches de relier facilement des tuyaux dans votre système d'air comprimé. Les garnitures peuvent avoir entre l'admission 1-6/orifices de sortie ou peuvent avoir la fonctionnalité supplémentaire telle qu'un indicateur de pression ou un silencieux intégré.
Caractéristiques du produit :
1. De haute résistance, résistance à l'usure, résistance à la corrosion, à haute densité, non facile à éclater.
2. Le produit est vigoureux et durable et a une longue durée de vie.
3. Installation facile et démontage, bons scellant la représentation.
4. Il peut être employé pour la connexion des tuyaux et l'usage de différents composants pneumatiques, et a un large éventail d'utilisations.
5. Vous pouvez facilement insérer ou ne retirer la trachée sans aucun outil
6. L'agrafe du tuyau d'air se reliant est faite de matière plastique forte, il n'est pas facile tomber que après la connexion adoptent le composant de cachetage, gardent le bon scellage, non facile à couler.
direction de canalisation du changement 7.Freely après installation, facile d'insérer ou tirer la trachée manuellement sans outils.
Dimension et code d'ordre des embouts de durites pneumatiques :
Montage masculin droit :
Image | Dimension | Numéro de la pièce. | R | D | L1 | L | S | Sortilège intérieur |
PC4 | M5X0.8 | 4 | 6 | 22 | 10 | 3 | ||
M6X1 | 4 | 6 | 22 | 10 | 3 | |||
R1/8 » | 4 | 8 | 21 | 12 | 3 | |||
R1/4 » | 4 | 9 | 18 | 13 | 3 | |||
R3/8 » | 4 | 10 | 20 | 17 | 3 | |||
R1/2 » | 4 | 11 | 22 | 21 | 3 | |||
PC6 | M5X0.8 | 6 | 6 | 23 | 12 | 4 | ||
M6X1 | 6 | 6 | 23 | 12 | 4 | |||
R1/8 » | 6 | 8 | 22 | 12 | 4 | |||
R1/4 » | 6 | 9 | 22 | 13 | 4 | |||
R3/8 » | 6 | 10 | 21 | 17 | 4 | |||
R1/2 » | 6 | 11 | 23 | 21 | 4 | |||
PC8 | R1/8 » | 8 | 8 | 27 | 14 | 4 | ||
R1/4 » | 8 | 9 | 24 | 14 | 6 | |||
R3/8 » | 8 | 10 | 22 | 17 | 6 | |||
R1/2 » | 8 | 11 | 23 | 21 | 6 | |||
PC10 | R1/8 » | 10 | 8 | 29 | 27 | 4 | ||
R1/4 » | 10 | 9 | 30 | 17 | 6 | |||
R3/8 » | 10 | 10 | 28 | 17 | 8 | |||
R1/2 » | 10 | 11 | 24 | 21 | 8 | |||
PC12 | R1/8 » | 12 | 8 | 31 | 19 | 4 | ||
R1/2 » | 12 | 9 | 32 | 19 | 6 | |||
R3/8 » | 12 | 10 | 29 | 19 | 10 | |||
R1/2 » | 12 | 11 | 31 | 21 | 10 |
Montage masculin de poussée de coude :
Image | Dimension | Numéro de la pièce. | R | D | D1 | L1 | L | L | S |
PL4 | M5X0.8 | 4 | 11 | 6 | 19 | 25 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 25 | 10 | |||
R1/8 » | 4 | 11 | 8 | 19 | 27 | 12 | |||
R1/4 » | 4 | 11 | 9 | 19 | 28 | 13 | |||
R3/8 » | 4 | 11 | 10 | 19 | 30 | 17 | |||
R1/2 » | 4 | 11 | 11 | 19 | 31 | 21 | |||
PL6 | M5X0.8 | 6 | 13 | 6 | 20 | 26 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 26 | 12 | |||
R1/8 » | 6 | 13 | 8 | 20 | 28 | 12 | |||
R1/4 » | 6 | 13 | 9 | 20 | 29 | 13 | |||
R3/8 » | 6 | 13 | 10 | 20 | 31 | 17 | |||
R1/2 » | 6 | 13 | 11 | 20 | 32 | 21 | |||
PL8 | R1/8 » | 8 | 14 | 8 | 23 | 31 | 14 | ||
R1/4 » | 8 | 14 | 9 | 23 | 32 | 14 | |||
R3/8 » | 8 | 14 | 10 | 23 | 33 | 17 | |||
R1/2 » | 8 | 14 | 11 | 23 | 35 | 21 | |||
PL10 | R1/8 » | 10 | 18 | 8 | 27 | 35 | 27 | ||
R1/4 » | 10 | 18 | 9 | 27 | 36 | 17 | |||
R3/8 » | 10 | 18 | 10 | 27 | 37 | 17 | |||
R1/2 » | 10 | 18 | 11 | 27 | 39 | 21 | |||
PL12 | R1/8 » | 12 | 21 | 8 | 30 | 37 | 19 | ||
R1/2 » | 12 | 21 | 9 | 30 | 38 | 19 | |||
R3/8 » | 12 | 21 | 10 | 30 | 39 | 19 | |||
R1/2 » | 12 | 21 | 11 | 30 | 41 | 21 |
Montage masculin de pièce en t de branche :
Image | Dimension | Numéro de la pièce. | R | D | D1 | L1 | L | L | S |
PT4 | M5X0.8 | 4 | 11 | 6 | 19 | 25 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 25 | 10 | |||
R1/8 » | 4 | 11 | 8 | 19 | 27 | 12 | |||
R1/4 » | 4 | 11 | 9 | 19 | 28 | 13 | |||
R3/8 » | 4 | 11 | 10 | 19 | 30 | 17 | |||
R1/2 » | 4 | 11 | 11 | 19 | 31 | 21 | |||
PT6 | M5X0.8 | 6 | 13 | 6 | 20 | 26 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 26 | 12 | |||
R1/8 » | 6 | 13 | 8 | 20 | 28 | 12 | |||
R1/4 » | 6 | 13 | 9 | 20 | 29 | 13 | |||
R3/8 » | 6 | 13 | 10 | 20 | 31 | 17 | |||
R1/2 » | 6 | 13 | 11 | 20 | 32 | 21 | |||
PT8 | R1/8 » | 8 | 14 | 8 | 23 | 31 | 14 | ||
R1/4 » | 8 | 14 | 9 | 23 | 32 | 14 | |||
R3/8 » | 8 | 14 | 10 | 23 | 33 | 17 | |||
R1/2 » | 8 | 14 | 11 | 23 | 35 | 21 | |||
PT10 | R1/8 » | 10 | 18 | 8 | 27 | 35 | 27 | ||
R1/4 » | 10 | 18 | 9 | 27 | 36 | 17 | |||
R3/8 » | 10 | 18 | 10 | 27 | 37 | 17 | |||
R1/2 » | 10 | 18 | 11 | 27 | 39 | 21 | |||
PT12 | R1/8 » | 12 | 21 | 8 | 30 | 37 | 19 | ||
R1/2 » | 12 | 21 | 9 | 30 | 38 | 19 | |||
R3/8 » | 12 | 21 | 10 | 30 | 39 | 19 | |||
R1/2 » | 12 | 21 | 11 | 30 | 41 | 21 |
Liste de tous les embouts de durites pneumatiques en plastique :
Choix des bonnes garnitures pour votre système pneumatique :
Les garnitures aident à commander la force et l'écoulement directionnel du gaz comprimé ou de l'air utilisé dans les systèmes pneumatiques. Une des premières considérations en choisissant un connecteur est le type du navire que vous relierez à comme la flexibilité du tuyau ou du tube, aussi bien que du diamètre intérieur (identification) et de diamètre extérieur (OD) du navire pour assurer à joint et à connexion sécurisée appropriés. Le choix matériel convenable pour votre connecteur pneumatique est également important, y compris la compatibilité ou la résistance de gaz pour chauffer ou la corrosion.
D'autres considérations en choisissant le connecteur droit de système pneumatique incluent :
1. type de la connexion et de la fonction qu'elle remplit
2. pression opérationnelle du système pneumatique
3. gamme de température de fonctionnement
4. conditions de livre par pouce carré pour votre application
5. quantité de vibration produite par le système pneumatique
6. type de fil du montage de réception
Foyer sur vos exigences, offre vous la meilleure solution :
Le √ nous contactent si quelques points vous ont le doute
Le √ nous contactent si devez quelque part changer
Le √ nous contactent sinon celui que vous recherchez
Le √ nous contactent si vous faites concevoir
Accueil à votre toutes question et enquête !
