Lieu d'origine: | Ningbo, Chine |
Nom de marque: | BRANDO |
Certification: | CE, ISO |
Numéro de modèle: | PL |
Quantité de commande min: | 5 PCS |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Le sac de PVC, puis boîte intérieure, puis cartonnent, puis palette |
Délai de livraison: | 1 semaine après paiement |
Conditions de paiement: | L/C, T/T, Western Union, Paypal, MoneyGram |
Capacité d'approvisionnement: | 10000000pcs par mois |
Nom de produit: | Embouts de durites pneumatiques | Matériel: | En plastique/en laiton |
---|---|---|---|
Connexion filetée: | G, TNP | Pression d'utilisation: | 0-0.8MPa |
Matériel se reliant de tube: | PA, UNITÉ CENTRALE | Tube se reliant OD: | 3, 4, 6, 8, 10, 12, 16 |
Milieu: | Air comprimé | La température fonctionnante: | 0-60℃ |
Surligner: | 1/4" embouts de durites pneumatiques,embouts de durites pneumatiques de 8mm,garnitures pneumatiques de poussée |

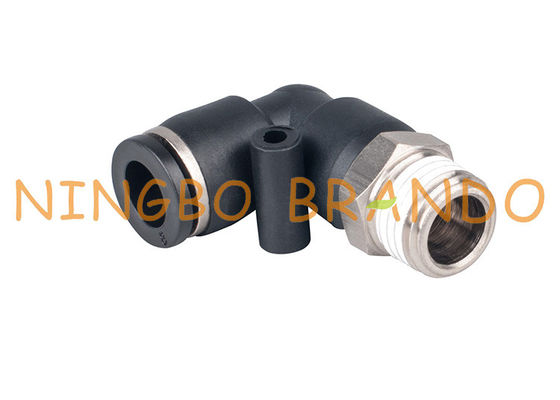

La poussée masculine de coude à rapide relient les embouts de durites pneumatiques 1/4" 8mm
Les garnitures pneumatiques fournissent le lien essentiel entre les tubes, les tuyaux et d'autres composants dans un système pneumatique. Les garnitures d'air comportent des joints plus serrés et ont des conditions de plus basse pression que les garnitures hydrauliques et sont typiquement offertes dans divers types de connecteur. En plus de relier les composants pneumatiques et d'arrêter l'écoulement des ports inutilisés, des garnitures miniatures sont également utilisées pour commander la pression de circulation d'air et l'écoulement directionnel.
Caractéristiques du produit :
1. De haute résistance, résistance à l'usure, résistance à la corrosion, à haute densité, non facile à éclater.
2. Le produit est vigoureux et durable et a une longue durée de vie.
3. Installation facile et démontage, bons scellant la représentation.
4. Il peut être employé pour la connexion des tuyaux et l'usage de différents composants pneumatiques, et a un large éventail d'utilisations.
5. Vous pouvez facilement insérer ou ne retirer la trachée sans aucun outil
6. L'agrafe du tuyau d'air se reliant est faite de matière plastique forte, il n'est pas facile tomber que après la connexion adoptent le composant de cachetage, gardent le bon scellage, non facile à couler.
direction de canalisation du changement 7.Freely après installation, facile d'insérer ou tirer la trachée manuellement sans outils.
Dimension et code d'ordre des embouts de durites pneumatiques :
Montage masculin droit :
Image | Dimension | Numéro de la pièce. | R | D | L1 | L | S | Sortilège intérieur |
PC4 | M5X0.8 | 4 | 6 | 22 | 10 | 3 | ||
M6X1 | 4 | 6 | 22 | 10 | 3 | |||
R1/8 » | 4 | 8 | 21 | 12 | 3 | |||
R1/4 » | 4 | 9 | 18 | 13 | 3 | |||
R3/8 » | 4 | 10 | 20 | 17 | 3 | |||
R1/2 » | 4 | 11 | 22 | 21 | 3 | |||
PC6 | M5X0.8 | 6 | 6 | 23 | 12 | 4 | ||
M6X1 | 6 | 6 | 23 | 12 | 4 | |||
R1/8 » | 6 | 8 | 22 | 12 | 4 | |||
R1/4 » | 6 | 9 | 22 | 13 | 4 | |||
R3/8 » | 6 | 10 | 21 | 17 | 4 | |||
R1/2 » | 6 | 11 | 23 | 21 | 4 | |||
PC8 | R1/8 » | 8 | 8 | 27 | 14 | 4 | ||
R1/4 » | 8 | 9 | 24 | 14 | 6 | |||
R3/8 » | 8 | 10 | 22 | 17 | 6 | |||
R1/2 » | 8 | 11 | 23 | 21 | 6 | |||
PC10 | R1/8 » | 10 | 8 | 29 | 27 | 4 | ||
R1/4 » | 10 | 9 | 30 | 17 | 6 | |||
R3/8 » | 10 | 10 | 28 | 17 | 8 | |||
R1/2 » | 10 | 11 | 24 | 21 | 8 | |||
PC12 | R1/8 » | 12 | 8 | 31 | 19 | 4 | ||
R1/2 » | 12 | 9 | 32 | 19 | 6 | |||
R3/8 » | 12 | 10 | 29 | 19 | 10 | |||
R1/2 » | 12 | 11 | 31 | 21 | 10 |
Montage masculin de poussée de coude :
Image | Dimension | Numéro de la pièce. | R | D | D1 | L1 | L | L | S |
PL4 | M5X0.8 | 4 | 11 | 6 | 19 | 25 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 25 | 10 | |||
R1/8 » | 4 | 11 | 8 | 19 | 27 | 12 | |||
R1/4 » | 4 | 11 | 9 | 19 | 28 | 13 | |||
R3/8 » | 4 | 11 | 10 | 19 | 30 | 17 | |||
R1/2 » | 4 | 11 | 11 | 19 | 31 | 21 | |||
PL6 | M5X0.8 | 6 | 13 | 6 | 20 | 26 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 26 | 12 | |||
R1/8 » | 6 | 13 | 8 | 20 | 28 | 12 | |||
R1/4 » | 6 | 13 | 9 | 20 | 29 | 13 | |||
R3/8 » | 6 | 13 | 10 | 20 | 31 | 17 | |||
R1/2 » | 6 | 13 | 11 | 20 | 32 | 21 | |||
PL8 | R1/8 » | 8 | 14 | 8 | 23 | 31 | 14 | ||
R1/4 » | 8 | 14 | 9 | 23 | 32 | 14 | |||
R3/8 » | 8 | 14 | 10 | 23 | 33 | 17 | |||
R1/2 » | 8 | 14 | 11 | 23 | 35 | 21 | |||
PL10 | R1/8 » | 10 | 18 | 8 | 27 | 35 | 27 | ||
R1/4 » | 10 | 18 | 9 | 27 | 36 | 17 | |||
R3/8 » | 10 | 18 | 10 | 27 | 37 | 17 | |||
R1/2 » | 10 | 18 | 11 | 27 | 39 | 21 | |||
PL12 | R1/8 » | 12 | 21 | 8 | 30 | 37 | 19 | ||
R1/2 » | 12 | 21 | 9 | 30 | 38 | 19 | |||
R3/8 » | 12 | 21 | 10 | 30 | 39 | 19 | |||
R1/2 » | 12 | 21 | 11 | 30 | 41 | 21 |
Montage masculin de pièce en t de branche :
Image | Dimension | Numéro de la pièce. | R | D | D1 | L1 | L | L | S |
PT4 | M5X0.8 | 4 | 11 | 6 | 19 | 25 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 25 | 10 | |||
R1/8 » | 4 | 11 | 8 | 19 | 27 | 12 | |||
R1/4 » | 4 | 11 | 9 | 19 | 28 | 13 | |||
R3/8 » | 4 | 11 | 10 | 19 | 30 | 17 | |||
R1/2 » | 4 | 11 | 11 | 19 | 31 | 21 | |||
PT6 | M5X0.8 | 6 | 13 | 6 | 20 | 26 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 26 | 12 | |||
R1/8 » | 6 | 13 | 8 | 20 | 28 | 12 | |||
R1/4 » | 6 | 13 | 9 | 20 | 29 | 13 | |||
R3/8 » | 6 | 13 | 10 | 20 | 31 | 17 | |||
R1/2 » | 6 | 13 | 11 | 20 | 32 | 21 | |||
PT8 | R1/8 » | 8 | 14 | 8 | 23 | 31 | 14 | ||
R1/4 » | 8 | 14 | 9 | 23 | 32 | 14 | |||
R3/8 » | 8 | 14 | 10 | 23 | 33 | 17 | |||
R1/2 » | 8 | 14 | 11 | 23 | 35 | 21 | |||
PT10 | R1/8 » | 10 | 18 | 8 | 27 | 35 | 27 | ||
R1/4 » | 10 | 18 | 9 | 27 | 36 | 17 | |||
R3/8 » | 10 | 18 | 10 | 27 | 37 | 17 | |||
R1/2 » | 10 | 18 | 11 | 27 | 39 | 21 | |||
PT12 | R1/8 » | 12 | 21 | 8 | 30 | 37 | 19 | ||
R1/2 » | 12 | 21 | 9 | 30 | 38 | 19 | |||
R3/8 » | 12 | 21 | 10 | 30 | 39 | 19 | |||
R1/2 » | 12 | 21 | 11 | 30 | 41 | 21 |
Liste de tous les embouts de durites pneumatiques en plastique :
Notices d'emploi !
1. Le montage de tube est interdit où l'étincelle et le feu pourraient être produits.
2. Ne dépassez pas la pression 145Psi.
3. La température fonctionnante : 0-60°c, n'emploient pas en dehors du service 4.
Température ambiante pour empêcher la déformation du matériel de scellage et de la fuite facile.
5. N'employez pas dans les endroits avec trop de poussière ou des particules
6. N'employez aucun milieu autre que l'air. le produit est limité pour aérer ou nettoyer à l'aspirateur l'environnement.
7. Après exécution de la connexion, tirez svp doucement le tube avec votre main pour s'assurer qu'elle est complètement reliée sans tomber.
8. Assurez-vous que la surface de coupure du tuyau est vertical, il n'y a aucune cicatrice sur la circonférence externe du tuyau et le tuyau n'est pas ovale.
9. N'appliquez jamais le tube commun avec la charge externe supplémentaire (recourbement, torsion ou tirant), autrement dommages ou la fuite sera produite.
10.When insérant le tuyau, il doit être inséré dans le fond du joint. Manque d'insérer le tuyau dans l'avance inférieure de mai à la fuite d'air.
Foyer sur vos exigences, offre vous la meilleure solution :
Le √ nous contactent si quelques points vous ont le doute
Le √ nous contactent si devez quelque part changer
Le √ nous contactent sinon celui que vous recherchez
Le √ nous contactent si vous faites concevoir
Accueil à votre toutes question et enquête !
Personne à contacter: Brandon
Téléphone: +8613454729544
