| Lieu d'origine: | La Chine |
| Nom de marque: | Brando |
| Certification: | CE |
| Numéro de modèle: | 1020/2 |
| Quantité de commande min: | 100 PCs |
|---|---|
| Détails d'emballage: | Différentes boîtes, carton, palette |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | L/C, T/T, Paypal, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100000 PCs par mois |
| Taille gauche: | 1/4" | Type de connexion: | Fusée (SAE) |
|---|---|---|---|
| Fonction: | 2 voies normalement fermées (NC) | Opération de valve: | À action directe |
| Tensions: | AC110V, AC220V, AC230V, Ac240V, DC24V | Matériel de corps: | Laiton |
| Température ambiante: | -35 - °C 105 | Chaîne de pression: | 0.5 - Barre 25 |
| Réfrigérants: | R22, R404A, R407A, R407C, R125, R134a, R152a | Ligne application de système: | La ligne de décharge, à gaz chaud dégivrent la ligne, ligne liquide, canalisation d'aspiration |
| Surligner: | CASTEL Solenoid Valve,Castel Refrigeration Solenoid Valve,Vanne électromagnétique Castel |
||

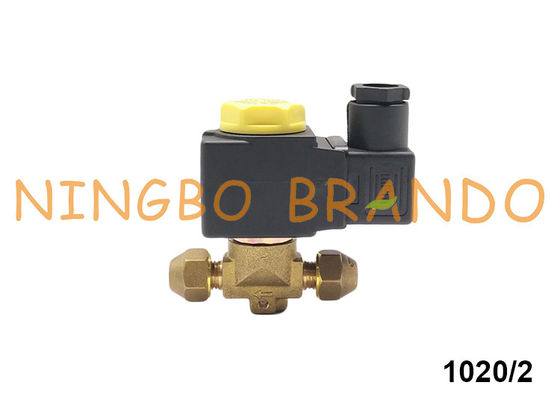

Électrovanne évasée Castel Type 1/4 '' SAE dans un système de réfrigération 1020/2
L'électrovanne de type Castel est composée d'un corps en laiton, d'une armature de piston en acier inoxydable, d'une bobine et d'autres pièces.
La vanne série 1034 ;1038 ;1040 ;1048 ;1049 ;1050 ;1058 ;1059 ;1078 (/11 , /13 , /M42) ;1079 (/13 , /M42 , /17) ;1098/9 ;1099/11 sont des vannes pilotées à piston.Leur fonctionnement dépend non seulement du champ magnétique produit par le passage du courant dans la bobine, mais aussi d'une pression d'entrée minimale, nécessaire pour :
• ouvrir le piston et le maintenir soulevé de l'ouverture principale
• fermer le piston et assurer l'étanchéité sur l'ouverture principale
L'ouverture/fermeture du siège de soupape principal est commandée par le piston, tandis que l'ouverture/fermeture du siège pilote est commandée par le piston mobile de la bobine.
Dimension:
|
Modèle
|
Connexion
|
Dimension
|
Type de bobine
|
|||
|
SAE (évasement), ODF (soudure)
|
H1
|
H2
|
L1
|
Q
|
HM2
HM3
|
|
|
1020/2
|
1/4''SAE
|
75
|
62,5
|
58
|
-
|
|
|
1020/3
|
3/8'' SAE
|
65
|
||||
|
1028/2
|
ODF 1/4''
|
32,5
|
125
|
|||
|
1028/3
|
ODF 3/8''
|
62,5
|
125
|
|||
|
1064/3
|
3/8'' SAE
|
82
|
69,5
|
68
|
||
|
1064/4
|
1/2''SAE
|
72
|
||||
|
1068/3
|
ODF 3/8''
|
111
|
||||
|
1068/4
|
ODF 1/2''
|
127
|
||||
|
1070/4
|
ODF 1/2''
|
91
|
75,0
|
100
|
45
|
|
|
1070/5
|
ODF 5/8''
|
106
|
||||
|
1078/4
|
ODF 1/2''
|
127
|
||||
|
1078/5
|
ODF 5/8''
|
173
|
||||
|
1078/9
|
1 1/8'' ODF
|
115
|
96,0
|
250
|
80
|
|
|
1078/11
|
1 3/8'' ODF
|
172
|
138,0
|
278
|
68
|
|
|
1090/5
|
5/8''SAE
|
106
|
78,0
|
120
|
57
|
|
|
1090/6
|
3/4''SAE
|
106
|
78,0
|
124
|
57
|
|
|
1079/7
|
ODF 7/8''
|
91
|
75,0
|
190
|
45
|
|
|
1079/11
|
1 3/8'' ODF
|
115
|
96,0
|
292
|
80
|
|
|
1079/13
|
1 5/8'' ODF
|
172
|
138,0
|
278
|
68
|
|
|
1098/7
|
ODF 7/8''
|
106
|
78,0
|
180
|
57
|
|
|
1099/9
|
1 1/8'' ODF
|
106
|
78,0
|
216
|
57
|
|
|
1099/11
|
1 3/8'' ODF
|
157
|
127,0
|
291
|
68
|
|
Données techniques:
|
Principes de fonctionnement
|
Numéro de modèle
|
Port SAE
|
Taille du siège Ø nominal (mm)
|
Facteur Kv
(m³/h)
|
PS
(bar)
|
TS(℃)
|
TA(℃)
|
||
|
min
|
maximum
|
min
|
maximum
|
||||||
|
Action directe
|
1020/2
|
1/4''
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
|
1020/3
|
3/8''
|
3
|
0, 23
|
||||||
|
Pilote à membrane
|
1064/3
|
3/8''
|
6, 5
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
|
1064/4
|
1/2''
|
||||||||
|
1070/4
|
1/2''
|
12, 5
|
2, 20
|
||||||
|
1070/5
|
5/8''
|
2, 61
|
|||||||
|
1090/5
|
5/8''
|
16, 5
|
3, 80
|
||||||
|
1090/6
|
3/4''
|
4, 80
|
|||||||
|
Piston piloté
|
1034/3
|
3/8''
|
6, 5
|
1, 00
|
45
|
-35
|
+110
|
-35
|
+50
|
|
1034/4
|
1/2''
|
||||||||
|
1040/4
|
1/2''
|
12, 5
|
2, 40
|
||||||
|
1040/5
|
5/8''
|
3, 00
|
|||||||
|
1050/5
|
5/8''
|
16, 5
|
3, 80
|
||||||
|
1050/6
|
3/4''
|
4, 80
|
|||||||
Installation:
Avant de raccorder la vanne au tuyau, il est conseillé de s'assurer que le système de réfrigération est propre.En effet, les vannes à joints PTFE, et notamment les vannes à piston, sont sensibles à la saleté et aux débris.De plus, vérifier que le sens d'écoulement dans le tuyau correspond à la flèche gravée sur le corps de vanne.Toutes les vannes peuvent être montées dans n'importe quelle position tant que la bobine ne pointe pas vers le bas.Le brasage des vannes avec des connexions soudées doit être effectué avec soin, en utilisant un matériau d'apport à bas point de fusion.Il n'est pas nécessaire de démonter les vannes avant le brasage, mais il est important d'éviter tout contact direct entre la flamme du chalumeau et le corps de la vanne, qui pourrait être endommagé et compromettre le bon fonctionnement de
la soupape.
Avant de connecter une vanne au système électrique, assurez-vous que la tension et la fréquence de la ligne correspondent aux valeurs marquées sur la bobine.
