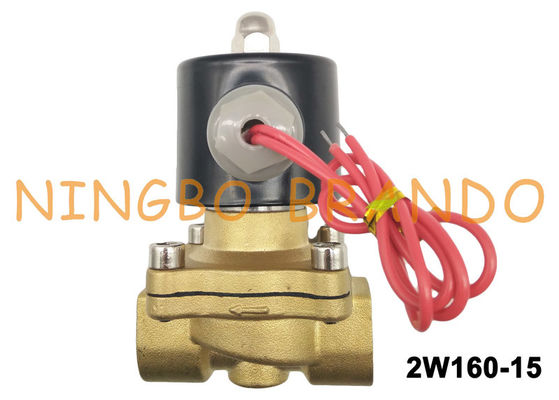

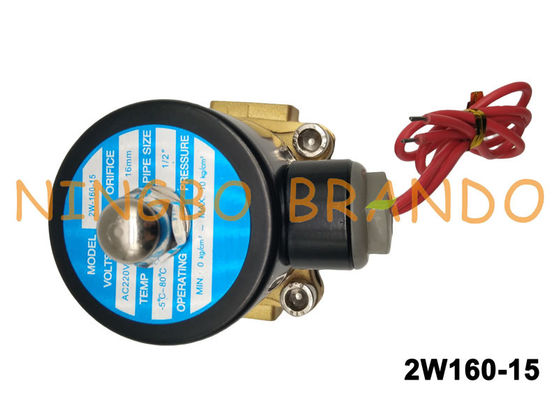

vanne électromagnétique en laiton de l'eau 2W160-15 pour le système de traitement de l'eau DN15

vanne électromagnétique en laiton de l'eau 2W160-15 pour le système de traitement de l'eau DN15

Est ci-dessous 2 la position 2Way la vanne électromagnétique que normalement fermée 2W160-15 est utilisée pour le corps de valve du traitement de l'eau System.This fait en laiton Forged, commande, et normalement fermé directs. Capable être utilisé directement sans pression. C'est une valve unidirectionnelle, donc la valve arrêtera seulement des médias tandis que déplacement clôturé le long de la direction de la flèche de la valve ; la valve n'est pas prévue pour être utilisée avec des médias voyageant de deux manières.

Spécifications DN15 des valves de l'eau de solénoïde du port 2W160-15

1.2W : Vanne électromagnétique bi-directionnelle à deux positions (type d'entraînement direct)

2,160 : L'ouverture du débit est 16mm

3,15 : Le trou commun de tuyau est G1/2 »

tension 4.Standard : chaîne de la tension 220V : ±10%

milieu 5.Working : air, l'eau, pétrole, gaz
modèle 6.Motion : Type d'entraînement direct
valeur 7.Cv : 4,8
viscosité 8.Operation liquide : au-dessous du 20H CST
pression 9.Working : Huile : ² de 0~5kgf/cm Gaz : ² de 0~7kgf/cm L'eau : ² de 0~5kgf/cm Air : ² de 0~7kgf/cm

résistance 10.Max.Pressure : ² de 10,5 kgf/cm
température ambiante 11.Operating : -5~80°C

Caractéristiques 2 de manière de la position 2 des valves de Diaphrgam de l'eau 2W160-15 de 1/2 »

milieu 1.Working : Air, l'eau, pétrole et gaz.

modèle 2.Motion : Commande directe.

3.Type : Type étroit normal.

matériel 4.Body : Brass.It a la bonne résistance à l'usure.

2W160-15 2 données techniques de vanne électromagnétique de la manière OR

Dessin de dimension hors-tout de la vanne électromagnétique en laiton de corps 2W160-15

Diagramme de démontage de produit des vannes électromagnétiques 2W160-15 en laiton de tensions d'AC220V/DC24V

Élargissement de détails vanne électromagnétique de manière de pouce 2/2 de 1/2 » 2W160-15

Au sujet de l'installation :

1.Before utilisant la vanne électromagnétique pour l'eau, prêtent l'attention au label de produit et lisent le manuel d'instruction soigneusement pour juger si le produit remplit les conditions de l'utilisation.

2.There est une flèche indiquant la direction du flux sur le corps de valve inoxydable.

le filtre 3.An intégré est recommandé pour garder des débris de l'empêchement sur l'écoulement et le joint.

la bobine 4.The est de 220 volts à C.A. avec une tolérance +/- de 10% la rendant parfaite pour des systèmes de courant alternatif de 220 volts.

Méthodes d'échec et de dépannage de vanne électromagnétique :

1.Valves font non ouvert

Puissance Failure→ rebrancher et brancher le connecteur
La pression inégale /Wrong Voltage→ s'ajustent sur la position normale

Saleté sous le Diaphragm→clean le tuyau ou installer un pré-filtre

2.Valves ne peut pas être clôturé

Le joint du noyau de valve principal ou du noyau de fer a été → endommagé remplacer le joint

Impuretés dans le noyau de vanne électromagnétique ou le → en mouvement de noyau de fer propre

3.

l'autre information :

1. Le → interne de fuite vérifier si la bague d'étoupage est endommagée et l'ensemble de ressort est incorrect ;
2. la connexion lâche de → externe de fuite ou le → endommagé de joint serrent la vis ou remplacent le joint ;
