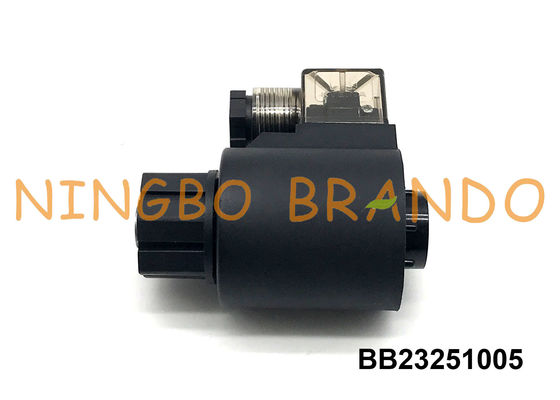

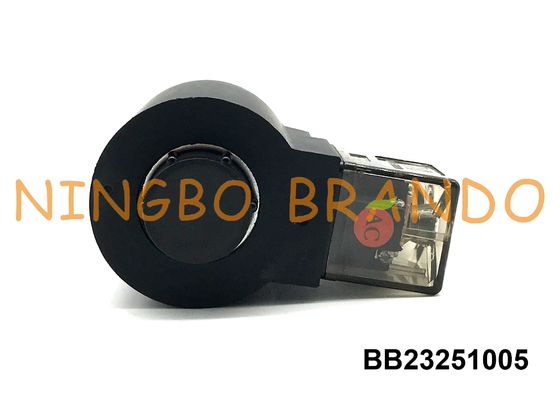

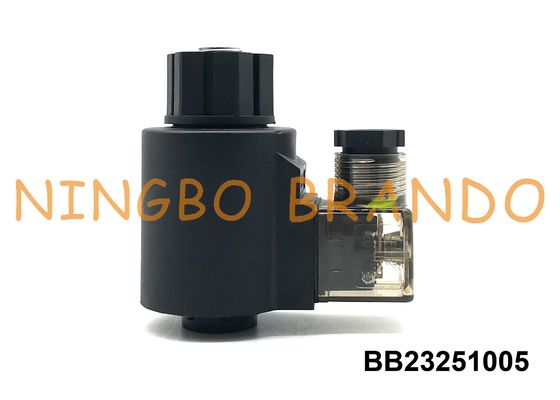

bobine hydraulique de solénoïde de φ23mm AC220V pour la valve directionnelle hydraulique de série de Yuken DSG

bobine hydraulique de solénoïde de φ23mm AC220V pour la valve directionnelle hydraulique de série de Yuken DSG

Ce φ23mm X bobine hydraulique de solneoid de 46.7mm x de 51mm est appliqué dans des valves directionnelles hydrauliques de série de Yuken DSG. Les vannes électromagnétiques hydrauliques sont des composants employés dans les transmissions hydrauliques pour commander la pression du liquide, l'écoulement, et la direction. La valve de contrôle de la pression s'appelle une valve de contrôle de la pression, la valve de contrôle de flux s'appelle une valve de contrôle de flux, et la soupape de commande directionnelle s'appelle pour commander dessus, et des sens d'écoulement. La soupape de commande directionnelle est divisée en valve à sens unique et valve s'inversante selon le but. La valve à sens unique permet seulement au fluide d'être unidirectionally relié dans la canalisation, et la direction inverse est découpée. Valve directionnelle : changez les relations marche-arrêt entre différentes canalisations, selon la position fonctionnante du noyau de valve dans le corps de valve, les deux, les trois, etc. ; selon le nombre de canaux commandés, bi-directionnels, à trois voies, à quatre voies, de Cinq-manière, etc. ; selon le mode d'entraînement de bobine, le manuel, motorisé, électrique, hydraulique, etc.

Le paramètre technique du type valve directionnelle hydraulique de DSG Yuken love :

Dimension principale de bobine hydraulique directionnelle de soupape de commande de série de Yuken DSG :

Bobine hydraulique de connexion de DIN43650A pour la valve directionnelle de série de Yuken DSG :

Appliqué dans le type soupape de commande de Yuken directionnelle hydraulique de série de DSG :

Plus de détails au sujet de bobine hydraulique pour la valve directionnelle hydraulique de série de Yuken DSG dedans au-dessous de la vidéo de Youtube :

Classification de vanne électromagnétique hydraulique avec la bobine électromagnétique :

Les vannes électromagnétiques hydrauliques sont des composants employés dans les transmissions hydrauliques pour commander la pression du liquide, l'écoulement, et la direction. La valve de contrôle de la pression s'appelle une valve de contrôle de la pression, la valve de contrôle de flux s'appelle une valve de contrôle de flux, et la soupape de commande directionnelle s'appelle pour commander dessus, et des sens d'écoulement.

1. Des valves de contrôle de la pression sont divisées en soupapes de sécurité, valves réduisant la pression et valves d'ordre selon leurs buts.

(1) soupape de trop-plein : Elle peut commander le circuit hydraulique pour maintenir un état constant quand la pression d'ensemble est atteinte. La soupape de sécurité pour la protection de surcharge s'appelle une soupape de sûreté. Quand le système échoue et la pression monte à une limite qui peut endommager, le port de valve s'ouvrira et débordera pour assurer la sécurité du système.

(2) valve réduisant la pression : Elle peut commander le circuit de branche pour obtenir une pression stable plus bas que la pression d'huile principale de circuit. La valve réduisant la pression peut être divisée en valve réduisant la pression de valeur fixe (la pression de sortie est valeur constante), valve réduisant la pression différentielle (la différence de pression d'entrée et sortie est valeur fixe) et valve réduisant la pression proportionnelle selon la fonction de pression commandée par elle. (La proportion est maintenue entre la pression d'entrée et sortie).

(3) valve d'ordre : Après un déclencheur (tel qu'un cylindre hydraulique, un moteur hydraulique, etc.) peuvent être enclenchés, les autres déclencheurs sont actionnés dans l'ordre. La pression produite par la pompe à huile pousse d'abord le cylindre hydraulique 1 pour se déplacer, et en même temps, l'admission d'huile des actes de valve d'ordre sur le secteur A. Quand le cylindre hydraulique 1 est complètement déplacé, la pression monte, et la poussée ascendante agissant sur le secteur A est plus grande que l'arrangement du ressort. Après la valeur, les hausses de bobine pour faire l'admission d'huile et le débouché d'huile communiquer, de sorte que le cylindre hydraulique 2 se déplace.

2. La valve de contrôle de flux ajuste le débit en ajustant le secteur de port de commande de puissance entre la bobine et le corps de valve et la résistance locale produits par le corps de valve, commandant de ce fait la vitesse mobile du déclencheur. Des valves de contrôle de flux sont divisées en cinq types selon leurs buts. (1) écoulement fendu de la valve de collecteur de la valve d'aiguillage de la valve de contrôle de vitesse de la valve de commande de puissance (2) (3) (4) (5) rassemblant la valve

3. Des soupapes de commande directionnelles sont divisées en valves à sens unique et des valves de renverser selon leurs buts.
(1) clapet anti-retour : Seulement le fluide est permis d'être unidirectionally relié dans le tuyau, et la direction inverse est découpée.

(2) renverser la valve : changez les relations marche-arrêt entre différentes canalisations, selon la position fonctionnante du noyau de valve dans le corps de valve, deux chiffres, trois chiffres, etc. ; selon le nombre de canaux commandés, bi-directionnels, à trois voies, à quatre voies, de cinq-manière, etc. ; selon le mode d'entraînement de bobine, le manuel, motorisé, électrique, hydraulique, etc.

Accueil à votre toutes question et enquête !
