Lieu d'origine: | La Chine |
Nom de marque: | Brando |
Certification: | CE |
Numéro de modèle: | BB16050020 |
Quantité de commande min: | 1 pc |
---|---|
Prix: | negotiation |
Détails d'emballage: | Boîte intérieure, carton, palette |
Délai de livraison: | 4-8 jours |
Conditions de paiement: | L/C, T/T, Western Union, Paypal, MoneyGram |
Capacité d'approvisionnement: | 500000 PCs par mois |
Type: | Bobine hydraulique de solénoïde | Matériau: | Classe H 200°C de fil |
---|---|---|---|
Nom du produit: | Type bobine hydraulique d'EVI 3P/16 DIN 43650A AMISCO | tension: | 12-24 VDC |
Taille de trou: | 16 millimètres | Puissance: | C.C : 26W |
Application: | Clapet anti-retour de solénoïde de cartouche | classe d'isolation: | H, F |
Type de connexion: | DIN 43650A | Encapsulant: | Le verre a rempli PA 6-6 ou le verre a rempli PBT |
Surligner: | Bobines de vanne électromagnétique,Bobine électrique de solénoïde |
Type bobine hydraulique DIN 43650A DC24V AC220V 16mm x 37.5mm x 50mm d'EVI 3P/16 AMISCO de solénoïde
Ce type bobine hydraulique d'EVI 3P/16 AMISCO de solénoïde est employé dans des clapets anti-retour hydrauliques. Le clapet anti-retour est utilisé dans le circuit hydraulique pour empêcher l'inversion d'écoulement de l'écoulement d'huile. Il est employé dans le système pneumatique pour empêcher l'inversion d'écoulement d'air comprimé. Le fluide peut seulement couler le long de l'admission, mais le milieu de débouché ne peut pas être recyclé.
Plusieurs manières dans lesquelles le clapet anti-retour est utilisé dans le circuit hydraulique :
(1) si le clapet anti-retour est installé au port de pompe, il peut empêcher la hausse de pression du système et endommager la pompe à huile.
(2) si le clapet anti-retour est parallèlement à la valve de commande de puissance ou à la valve réduisant la pression, le déclencheur est rapide à la vitesse inverse ; ou l'inversion d'écoulement est renversée à la décélération.
(3) si le clapet anti-retour est relié en série à la soupape de refoulement, augmentez graduellement la pression d'ajustement d'empêcher la réaction de pression.
(4) pour le clapet anti-retour de contrôle liquide, le passage d'huile de contrôle est employé, et quand le clapet anti-retour est ouvert, l'huile ne peut pas être inverse retournée.
Paramètre technique de type bobine hydraulique d'EVI 3P/16 DIN 43650A AMISCO :
Numéro de type | BB16050020 |
Numéro de référence | EVI 3P/16 |
Tension normale | 12-24 VOLTS CONTINU (±10%) |
Puissance normale | C.C : 26W |
Matériel | Plastique, laiton |
Classe de fil | H, F |
Connexion | DIN 43650A |
Application | Clapet anti-retour de solénoïde de cartouche |
Taille de trou | 16 millimètres |
Taille | 50 millimètres |
Largeur | 37,5 millimètres |
Dimension principale de type bobine hydraulique d'EVI 3P/16 AMISCO DIN 43650A :
Élargissement de détail de type bobine hydraulique d'EVI 3P/16 Amisco DIN 43650A :

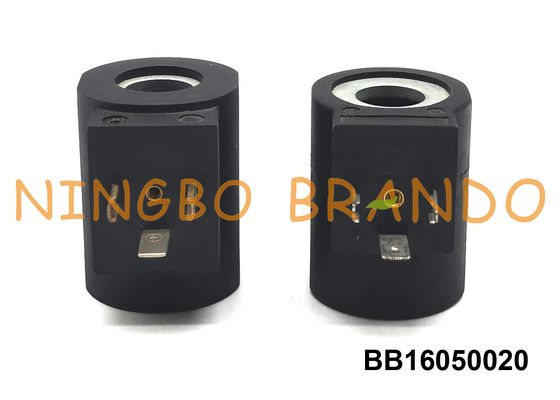

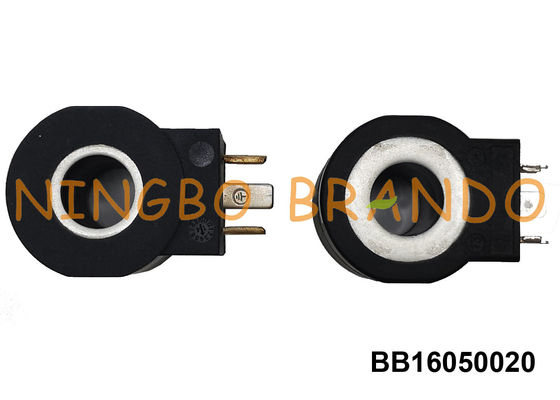

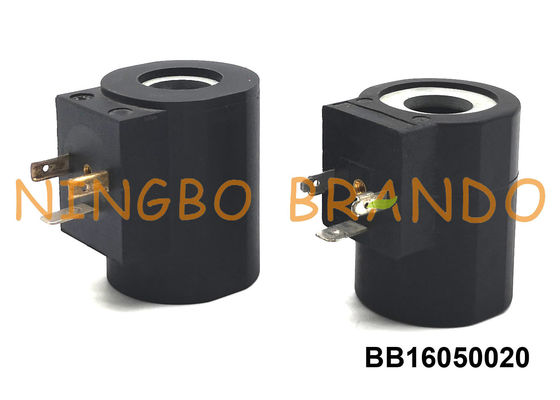

Carte physique de type bobine hydraulique d'EVI 3P/16 DIN 43650A Amisco de solénoïde :
Plus de détails au sujet du type d'EVI 3P/16 AMISCO bobine hydraulique de solénoïde dedans au-dessous de vidéo de Youtube :
Paramètres techniques de bobine électromagnétique hydraulique :
Forme de connexion : installation rapide ; type : soupape de commande ; matériel : fer ; portée d'application : toutes sortes de machines et équipement ; forme d'installation : installation de boulon de plat ; mode d'entraînement : électromagnétique ; pièces et accessoires : bobine.
Caractéristiques principales de bobine hydraulique de solénoïde :
1. Les enroulements sont arrangés d'une manière ordonnée, et l'erreur de résistance entre les bobines est entre 0,5 ohms ;
2. La tolérance externe de diamètre du produit est commandée à 0.1mm ;
3. directement dans l'enroulement d'armature, la couche d'isolation d'armature est faite de bande d'isolation de haute qualité sans rides ;
4. L'exactitude de format de l'image atteint 0.01mm, qui est commode pour l'assemblée d'ajustage avec serrage.
Deux questions communes au sujet de bobine de vanne électromagnétique :
Question : Quand la bobine électromagnétique active, le bruit est trop grand. Comment le résoudre ?
Réponse : L'origine du problème de bruit électromagnétique de bobine se situe dans la cloison de tête d'avance. La tête pilote a la différence du C.A. et du C.C. Le pilote à C.A. composant doit ajouter un anneau de séparation magnétique sur le noyau de fer statique, qui peut effectivement commander le problème de bruit.
Question : Comment la bobine électromagnétique devrait-elle être choisie ?
Réponse : Vous pouvez trouver la taille, la taille et la largeur intérieures de trou de la bobine électromagnétique pour trouver les bobines électromagnétiques semblables ou identiques.
Méthode électromagnétique d'installation de bobine :
Insérez le solénoïde dans la bobine de la vanne électromagnétique et fixez-le dans la direction correcte.
La goupille ou l'avance de puissance est reliée aux deux poteaux de l'alimentation d'énergie, et le piquet de mise à la terre est relié au fil de masse (généralement la puissance fournie n'est pas divisée en poteaux positifs et négatifs, et le cas particulier est relié par les signes positifs et négatifs de la bobine).
La raison pour laquelle la bobine de vanne électromagnétique est chaude :
Quand la bobine de la vanne électromagnétique est en fonction (activé), le noyau est attiré pour former un circuit magnétique fermé. C'est-à-dire, quand l'inductance est à l'état maximum, le temps de conception. La chaleur est normale, mais le noyau ne peut pas être sans à-coup relié quand le noyau active, l'inductance de la bobine est réduit, l'impédance est réduite, et le courant est augmenté en conséquence. Ceci rend le courant de bobine trop grand et la vie est affectée, ainsi l'huile, les impuretés, la déformation, etc. sont gênés. Quand le courant est rétabli, l'action est lente, et même si elle normalement n'est pas entièrement absorbée, la bobine active souvent avec un état dans lequel l'impédance est moins que la normale, qui est un facteur qui fait réchauffer la bobine.
La méthode de confirmation de bobine de vanne électromagnétique est bonne ou mauvaise :
Pour confirmer que la bobine électromagnétique est bonne ou mauvaise, vous pouvez employer le multimètre pour mesurer la résistance de la vanne électromagnétique. La résistance de la bobine devrait être autour de l'ohm 1K ! Si la résistance de la bobine est infinie, il signifie que le circuit est ouvert. Si la résistance de bobine tend à zéro, elle devrait être remplacée par un neuf.
Accueil à votre toutes question et enquête !
