Lieu d'origine: | La Chine |
Nom de marque: | Brando |
Certification: | CE |
Numéro de modèle: | BB16039001 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | negotiation |
Détails d'emballage: | Boîte intérieure, carton, palette |
Délai de livraison: | 4-8 jours |
Conditions de paiement: | L/C, T/T, Western Union, Paypal, moneygram |
Capacité d'approvisionnement: | ENSEMBLE 300000 PAR MOIS |
Type: | Type de CKD | Matériau: | Plastique, cuivre |
---|---|---|---|
Nom du produit: | Bobine de vanne électromagnétique de la série AB41-02/AB41-03 de CKD | tension: | DC24V, AC220V (±10%) |
Diamètre de trou: | 16 mm | Puissance: | C.C : 18Watt, C.A. : 26VA |
couleur: | Noir (l'autre couleur peut être adaptée aux besoins du client) | Application: | Vanne électromagnétique de la série AB41-02/AB41-03 de CKD |
classe d'isolation: | H | Type de connexion: | DIN43650A |
Surligner: | Bobine de vanne électromagnétique,Bobine de solénoïde pour la vanne électromagnétique,Bobine électromagnétique |

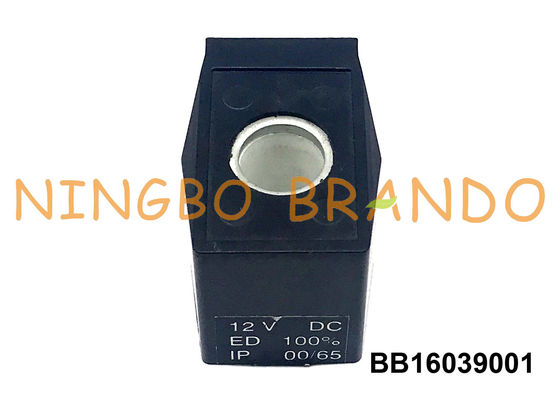

Bobine de vanne électromagnétique de DC24V/AC220V vanne électromagnétique pour de CKD série AB41-02/AB41-03
Cette bobine de vanne électromagnétique est appliquée des vannes électromagnétiques de CKD de série AB41-02/AB41-03. Le noyau de vanne électromagnétique est le cachetage et la pièce de cachetage de la bobine de solénoïde, également connue sous le nom de bobine de vanne électromagnétique. C'est-à-dire, les bobines électriques blessées et scellées sont scellés avec le matériel d'isolation, partant seulement des terminaux, de l'isolation, d'imperméable, anti-émeute, ignifuge, anti-corrosif, etc.
La bobine de bobine se rapporte à la colonne autour du fil émaux. Une bobine électromagnétique est une bobine du fil émaux enroulé autour d'un squelette et moulé de l'isolant. Le matériel général de cadre est PA, plastique, et exige la catégorie d'isolation. La bobine de vanne électromagnétique est équivalente. L'enroulement de l'électro-aimant est alors placé au centre de la bobine de vanne électromagnétique pour former le noyau. Une fois activée, la bobine produit d'un champ magnétique pour attirer le noyau.
Le paramètre technique vanne électromagnétique de CKD de série AB41-02/AB41-03 love :
Numéro de type | BB16039001 |
Tension de Staard | DC24V, AC220V (±10%) |
Puissance normale | C.C : 18Watt, C.A. : 26VA |
Matériel | Cuivre, plastique |
Classe de fil | H |
Type de connexion | DIN43650A |
Application | Vanne électromagnétique de la série AB41-02/AB41-03 de CKD |
Taille de trou | 16 millimètres |
Taille | 39 millimètres |
Largeur | 38,5 millimètres |
Dimension principale bobines de CKD de type de solénoïde AB41-02/AB41-03 :

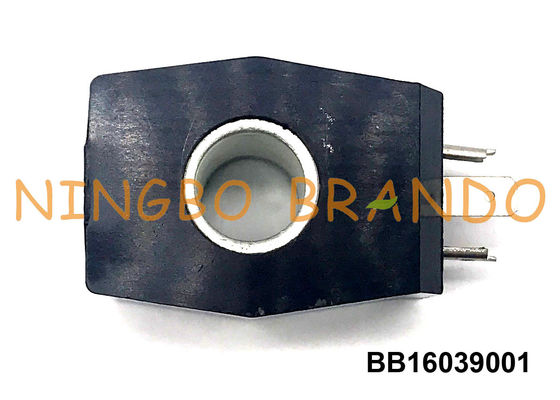

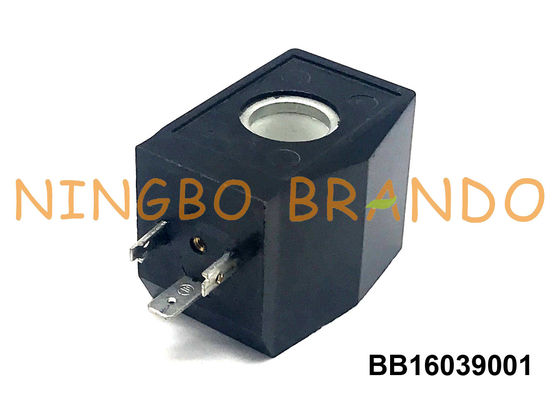

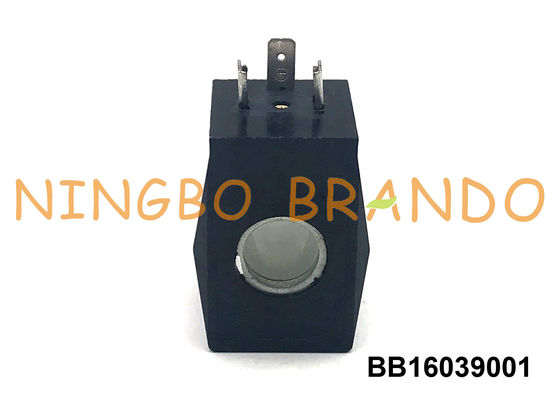

Élargissement de détail de type bobine électromagnétique du CKD AB41-02/AB41-03 :
Appliqué vanne électromagnétique de l'eau de CKD de série AB41-02/AB41-03 :
Plus de détails bobines au sujet de CKD de type de solénoïde AB41-02/AB41-03 dedans au-dessous de vidéo de Youtube :
Conditions de hausse de la température d'ensemble de vanne électromagnétique et de température maximale :
Selon la catégorie de résistance thermique déterminée par GB/T 11021, la température maximale obtenue par hausse de la température de jeu de bobine électromagnétique et l'augmentation de la température ambiante ne dépasseront pas la table suivante :
Classe d'isolation | Hausse normale maximum de la température (℃) | Température maximale (℃) |
B | 90 | 130 |
F | 115 | 155 |
H | 140 | 180 |
N | 160 | 200 |
R | 180 | 220 |
Astuces : Non applicable aux bobines fonctionnantes de palpitation ! |
Méthode d'essai de tenue de tension de fréquence électromagnétique de puissance de bobine :
Appliquez la tension d'essai spécifique dans la table ci-dessous entre le terminal d'alimentation d'énergie et le terminal à terre. Le courant de fuite est placé comme 1ma, type l'essai 1min, l'essai d'usine 1s. Augmentez la valeur spécifique par 10%) sans panne, déchargez ou étincelle de rupture.
Tension évaluée U (V) | La tension de tenue de fréquence de puissance et la tension d'inter-tour examinent la tension (V) |
U<60 | ≥1000 |
60≤ U<300 | ≥2000 |
300≤ U<600 | ≥2500 |
La résistance de la bobine électromagnétique est mesurée par un appareil de contrôle de résistance de C.C ou un dossier de résistance de multimètre. Quand la température ambiante n'est pas 20℃, la résistance standard est calculée comme suit :
R2 = (T2 + 234,5)/(234,5 + 20) * R1
T2 - température ambiante en degrés Celsius
R1 - résistance standard, c.-à-d., résistance à 20℃
R2 - résistance standard dans la température actuelle, exprimée en ohms (Ω).
Accueil à votre toutes question et enquête !
Personne à contacter: Echo
Téléphone: +8613454729544
