Détails sur le produit:
Lieu d'origine: Ningbo, Chine
Nom de marque: BRANDO
Certification: CE, ISO
Numéro de modèle: PC
Conditions de paiement et expédition:
Quantité de commande min: 5 PCS
Prix: Negotiation
Détails d'emballage: Le sac de PVC, puis boîte intérieure, puis cartonnent, puis palette
Délai de livraison: 1 semaine après paiement
Conditions de paiement: L/C, T/T, Western Union, Paypal, MoneyGram
Capacité d'approvisionnement: 10000000pcs par mois
Contact
Description de produit détaillée
Nom de produit: Embouts de durites pneumatiques Matériel: En plastique/en laiton
Connexion filetée: G, TNP Pression d'utilisation: 0-0.8MPa
Matériel se reliant de tube: PA, UNITÉ CENTRALE Tube se reliant OD: 3, 4, 6, 8, 10, 12, 16
Milieu: Air comprimé La température fonctionnante: 0-60℃
Surligner:

Rapides pneumatiques relient des garnitures

,

Rapides pneumatiques relient l'accouplement

,

Rapide reliez les garnitures pneumatiques

Les garnitures pneumatiques se relient vite

L'enfoncer de Brando les garnitures (ou pousser pour relier des garnitures) fournissent le tube facile de connexion et de séparation sans endommager le tube. L'enfoncer composé les garnitures vont bien à des parts essentielles dans le système pneumatique et liquide. L'enfoncer de Brando les garnitures sont disponible dans un grand choix de types, de moules, de tailles et de types de fil pour satisfaire de diverses exigences métriques et de pouce de tube. Notre enfoncer composé les garnitures pourrait adapter les deux à la tuyauterie métrique de taille et à la tuyauterie de taille de pouce qui sont faites à partir du polyuréthane, du polyéthylène et du nylon. Les garnitures composées d'aplanissement sont idéales pour des applications industrielles pneumatiques générales.

Caractéristiques de montage de l'aplanissement de Brando
1. formes facultatives de douille de libération : Comme fabricant, Brando peut fournir la douille ovale et ronde de version
2. couleurs multiples de douille de libération : Bleu, noir, orange, rouge, orange, gris
3. adaptez aux genres de type de fil de connexion : R (pinte, BSPT), G (BSPP), TNP, UNF, UNC, métrique
4. adaptez à la tuyauterie métrique O.D de taille : 3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm, 13mm, 14mm, 15mm, 16mm
5. adaptez à la tuyauterie O.D de taille de pouce : 1/8", 5/32", 3/16", 1/4", 5/16", 3/8", 1/2 », 5/8"

Dimension et code d'ordre des embouts de durites pneumatiques :

Montage masculin droit :

Image Dimension Numéro de la pièce. R D L1 L S Sortilège intérieur
Les garnitures pneumatiques se relient vite 0 Les garnitures pneumatiques se relient vite 1
PC4 M5X0.8 4 6 22 10 3
M6X1 4 6 22 10 3
R1/8 » 4 8 21 12 3
R1/4 » 4 9 18 13 3
R3/8 » 4 10 20 17 3
R1/2 » 4 11 22 21 3
PC6 M5X0.8 6 6 23 12 4
M6X1 6 6 23 12 4
R1/8 » 6 8 22 12 4
R1/4 » 6 9 22 13 4
R3/8 » 6 10 21 17 4
R1/2 » 6 11 23 21 4
PC8 R1/8 » 8 8 27 14 4
R1/4 » 8 9 24 14 6
R3/8 » 8 10 22 17 6
R1/2 » 8 11 23 21 6
PC10 R1/8 » 10 8 29 27 4
R1/4 » 10 9 30 17 6
R3/8 » 10 10 28 17 8
R1/2 » 10 11 24 21 8
PC12 R1/8 » 12 8 31 19 4
R1/2 » 12 9 32 19 6
R3/8 » 12 10 29 19 10
R1/2 » 12 11 31 21 10

Montage masculin de poussée de coude :

Image Dimension Numéro de la pièce. R D D1 L1 L L S
Les garnitures pneumatiques se relient vite 2 Les garnitures pneumatiques se relient vite 3
PL4 M5X0.8 4 11 6 19 25 10
M6X1 4 11 6 19 25 10
R1/8 » 4 11 8 19 27 12
R1/4 » 4 11 9 19 28 13
R3/8 » 4 11 10 19 30 17
R1/2 » 4 11 11 19 31 21
PL6 M5X0.8 6 13 6 20 26 12
M6X1 6 13 6 20 26 12
R1/8 » 6 13 8 20 28 12
R1/4 » 6 13 9 20 29 13
R3/8 » 6 13 10 20 31 17
R1/2 » 6 13 11 20 32 21
PL8 R1/8 » 8 14 8 23 31 14
R1/4 » 8 14 9 23 32 14
R3/8 » 8 14 10 23 33 17
R1/2 » 8 14 11 23 35 21
PL10 R1/8 » 10 18 8 27 35 27
R1/4 » 10 18 9 27 36 17
R3/8 » 10 18 10 27 37 17
R1/2 » 10 18 11 27 39 21
PL12 R1/8 » 12 21 8 30 37 19
R1/2 » 12 21 9 30 38 19
R3/8 » 12 21 10 30 39 19
R1/2 » 12 21 11 30 41 21

Montage masculin de pièce en t de branche :

Image Dimension Numéro de la pièce. R D D1 L1 L L S
Les garnitures pneumatiques se relient vite 4 Les garnitures pneumatiques se relient vite 5
PT4 M5X0.8 4 11 6 19 25 10
M6X1 4 11 6 19 25 10
R1/8 » 4 11 8 19 27 12
R1/4 » 4 11 9 19 28 13
R3/8 » 4 11 10 19 30 17
R1/2 » 4 11 11 19 31 21
PT6 M5X0.8 6 13 6 20 26 12
M6X1 6 13 6 20 26 12
R1/8 » 6 13 8 20 28 12
R1/4 » 6 13 9 20 29 13
R3/8 » 6 13 10 20 31 17
R1/2 » 6 13 11 20 32 21
PT8 R1/8 » 8 14 8 23 31 14
R1/4 » 8 14 9 23 32 14
R3/8 » 8 14 10 23 33 17
R1/2 » 8 14 11 23 35 21
PT10 R1/8 » 10 18 8 27 35 27
R1/4 » 10 18 9 27 36 17
R3/8 » 10 18 10 27 37 17
R1/2 » 10 18 11 27 39 21
PT12 R1/8 » 12 21 8 30 37 19
R1/2 » 12 21 9 30 38 19
R3/8 » 12 21 10 30 39 19
R1/2 » 12 21 11 30 41 21

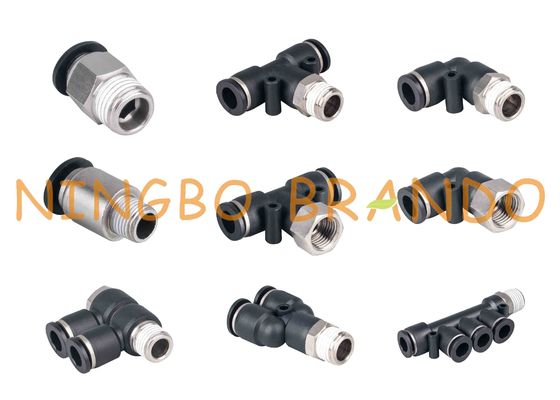

Liste de tous les embouts de durites pneumatiques en plastique :

Les garnitures pneumatiques se relient vite 6

Choix des bonnes garnitures pour votre système pneumatique :

Les garnitures aident à commander la force et l'écoulement directionnel du gaz comprimé ou de l'air utilisé dans les systèmes pneumatiques. Une des premières considérations en choisissant un connecteur est le type du navire que vous relierez à comme la flexibilité du tuyau ou du tube, aussi bien que du diamètre intérieur (identification) et de diamètre extérieur (OD) du navire pour assurer à joint et à connexion sécurisée appropriés. Le choix matériel convenable pour votre connecteur pneumatique est également important, y compris la compatibilité ou la résistance de gaz pour chauffer ou la corrosion.

D'autres considérations en choisissant le connecteur droit de système pneumatique incluent :
1. type de la connexion et de la fonction qu'elle remplit
2. pression opérationnelle du système pneumatique
3. gamme de température de fonctionnement
4. conditions de livre par pouce carré pour votre application
5. quantité de vibration produite par le système pneumatique
6. type de fil du montage de réception

Foyer sur vos exigences, offre vous la meilleure solution :


Le √ nous contactent si quelques points vous ont le doute

Le √ nous contactent si devez quelque part changer
Le √ nous contactent sinon celui que vous recherchez

Le √ nous contactent si vous faites concevoir


Accueil à votre toutes question et enquête !
